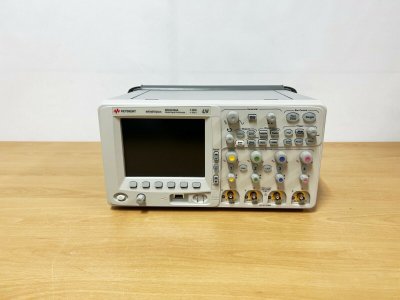

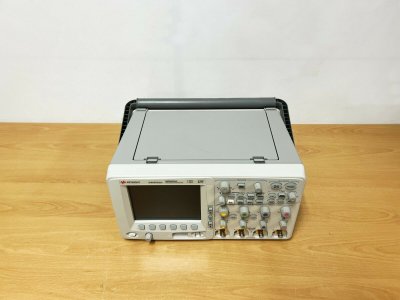

Цифровой осциллограф Keysight Agilent MSO6104A (демонстрационный)

Госреестр

Артикул: d-09786

Если Вы занимаетесь отладкой аналоговых и цифровых схем, то новые осциллографы Agilent серии 6000 предлагают Вам уникальный набор характеристик и функциональных возможностей по приемлемой цене. Серия состоит из моделей с полосой пропускания 100МГц, 300МГц, 500МГц и 1ГГц с частотами дискретизации от 2ГГц до 4ГГц в зависимости от модели и стандартной длиной записи 1М, которая опционально может быть расширена до 2М или 8М.

Подробнее

1 129 309 руб./шт

2 304 713 руб.

-51%

Экономия 1 175 404 руб.

В наличии

Нашли дешевле?

- +

В корзину

Купить в 1 клик

Рассчитать доставку

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

* Производитель в праве без уведомления дилера изменять характеристики, комплектацию, внешний вид и место производства товара

Описание

Цифровой осциллограф Keysight Agilent MSO6104A представляет собой высокопроизводительный инструмент для анализа и исследования электронных сигналов с различными характеристиками. Прибор предлагает полосы пропускания на выбор - 100 МГц, 300 МГц, 500 МГц или 1 ГГц - и частоту дискретизации до 4 Гвыборок в секунду. Уникальной особенностью осциллографа являются модели с 2+16 и 4+16 каналами, что обеспечивает широкие возможности для исследования сложных сигналов и смешанных сигналов.

Глубокая память MegaZoom III обеспечивает объем хранения данных до 8 Мегавыборок, что повышает точность и качество анализа. Дисплей XGA осциллографа с высоким разрешением 1024x768 обеспечивает четкое и яркое изображение осциллограмм. Скорость обновления дисплея достигает 100 000 осциллограмм в секунду, что позволяет проводить быстрые и точные измерения. 256 уровней яркости позволяют работать с осциллографом в различных условиях освещения.

Одной из ключевых особенностей осциллографа является возможность его апгрейда до осциллографа смешанных сигналов. Это позволяет расширить возможности прибора и адаптировать его к постоянно изменяющимся требованиям современных электронных устройств. Осциллограф Keysight Agilent MSO6104A обладает широким набором интерфейсов для подключения и обмена данными. В стандартную комплектацию входят порты USB, LAN и GPIB, а также выход XGA для подключения к монитору или проектору. Это обеспечивает удобство использования прибора как в лабораторных условиях, так и на выезде, когда требуется быстрая передача данных на внешний носитель.

Прибор также оснащен функциями запуска по сигналам, что позволяет анализировать сложные сигналы и декодировать данные последовательных шин различных стандартов, таких как I2C, SPI, CAN, LIN, RS-232 и FlexRay. Это делает осциллограф универсальным решением для проведения исследований и разработки электронных устройств. Дополнительно осциллограф может быть оснащен опцией батарейного источника питания BAT и кабелем для питания от 12 В постоянного тока (модель N5429A). Это дает возможность использовать прибор в полевых условиях или при отсутствии доступа к электросети.

В нашем магазине вы можете купить Цифровой осциллограф Keysight Agilent MSO6104A - выставочный образец с минимальным количеством часов наработки. Покупая у нас, вы получаете гарантию качества и скидку до 80%. Если вам нужна помощь в выборе измерительного оборудования, наши специалисты всегда готовы ее оказать. Свяжитесь с нами по номеру телефона или через форму обратной связи на сайте. Мы осуществляем доставку по всей России. Наши приборы включены в Госреестр СИ и проходят поверку.

Характеристики

Количество каналов	4 аналоговых канала + 16 цифровых
Полоса пропускания	1 ГГц
Частота дискретизации	4 Гвыб/c
Объём памяти	8 Мвыб (стандарно)
Интерфейсы	USB-host, USB-device, LAN, GPIB
Тип	Осциллографы

Характеристики

Параметры	Значения
Число каналов	4 + 16
Осциллографические каналы
Полоса пропускания	1 ГГц
Макс. частота дискретизации	4 Гвыб/c
Макс. входное напряжение	400 В (напряжение пост. тока + пик. значение напряжения переменного тока)
Разрешение	8 бит
Режим высокого разрешения	2 бит при коэффте развертки ≥ 10 мкс/дел и частоте дискретизации 4 Гвыб/c или ≥ 20 мкс/дел и частоте дискретизации 2 Гвыб/c
Коэффициенты отклонения	от 2 мВ/дел до 5 В/дел (входной импеданс 1 MОм), от 2 мВ/дел до 1 В/дел (входной импеданс 50 Ом)
Глубина памяти	8 Мвыб (стандарно)
Коэффициенты развертки	от 500 пс/дел до 50 с/дел
Обнаружение пиков	250 пс
Система запуска
Источники	каналы 1, 2, 3, 4, сеть, внешний, каналы D15D0 (устанавливаются пользователем)
Режимы	По перепаду, длительности импульса, кодовому слову, ТВ сигналу, длительности кодового слова,по последовательности событий, по условиям шин CAN, LIN, USB, I2C и интерфейса SPI, по Nму перепаду пакета(усовершенствованные режимы запуска по условиям шин CAN, LIN, FlexRay, RS232/UART доступны при покупке опций приложений)
Дисплей	Цветной ЖК дисплей с высокой четкостью
Тип	768 точек по вертикали, 1024 точки по горизонтали, 256 уровней яркости768 точек по вертикали, 1024 точки по горизонтали, 256 уровней яркости
Измерения
Автоматические	PeakPeak (размах), Minimum (мин. значение), Maximum (макс. значение), Average (среднее значение), Amplitude (амплитуда), Base (уровень основания), Top (уровень вершины), Preshoot (выброс до фронта), Overshoot (выброс за фронтом), RMS (СКЗ), стандарное отклонение, Frequency (частота повторения), Period (период повторения), +Width (длительность полож. импульса), Width (длительность отриц. импульса), Duty Cycle (коэффициент заполнения) для всех каналов. Rise Time (длительность фронта), Fall Time (длительность среза), X at Max Y (значение времени, соответствующее максимуму), X at Min Y (значение времени, соответствующее минимуму), Delay (задержка), Phase (фаза) только для аналоговых каналов.
Частотомер	Встроенный частотомер (5 десятичных разрядов) по любому из каналов. Может измерять частоту до значения полосы пропускания осциллографа. Разрешение частотомера можно увеличить до 8 разрядов при использовании внешнего опорного источника 10 МГц
Курсоры	Устанавливаются вручную или автоматически для отсчета значений по горизонтали (X, ΔX, 1/ΔX), по вертикали (Y, ΔY)
Математические функции	Одна из функций 1–2, 1 х 2, БПФ, дифференцирование, интегрирование, квадратный корень.
Запоминающие устройства
Тип	Хостпорты USB 1.1 на передней и задней панелях
Форматы изображений и данных осциллограмм	BMP или PNG, значения X и Y (время/напряжение) в формате CSV

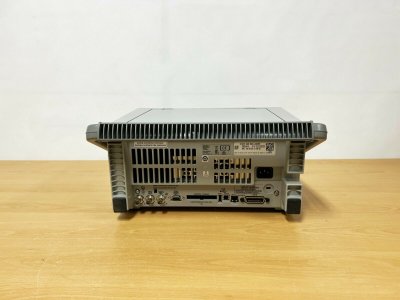

Стандартные порты	USB 2.0 для высокоскоростных устройств, два хостпорта USB 1.1, 10/100BaseT LAN, IEEE 488.2 GPIB и XGA видеовыход
Встроенная справочная система	Доступна на 6 языках: английском, упрощенном китайском, японском, немецком, французском и русском.

Габаритные размеры	35,4 см (ширина) х 18,8 см (высота) х 28,2 см (глубина) без ручек
Масса без упаковки	4,9 кг
