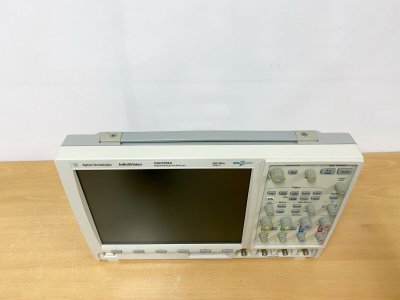

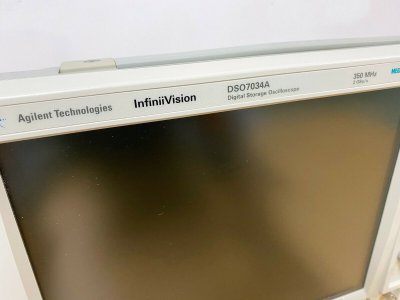

Цифровой осциллограф Agilent infiniivision DSO7034A
Цифровой осциллограф Agilent Infiniivision DSO7034A – это современное оборудование для профессионального исследования и анализа аналоговых и цифровых сигналов. Оснащенный дисплеем XGA с высоким разрешением, яркостью и скоростью обновления, этот осциллограф предоставляет пользователям максимальный комфорт и точность при работе с сигналами.
Обладая полосами пропускания от 350 до 1 000 МГц с частотой дискретизации до 4 Гигавыборок в секунду, осциллограф DSO7034A позволяет исследовать самые сложные сигналы и выполнять точные измерения. Также доступны варианты с 2, 4 и 2+16/4+16 каналами, что делает его идеальным инструментом для многоканальных систем измерения и исследований в области электроники и связи.
В стандартную комплектацию осциллографа входят интерфейсы USB, LAN и GPIB, а также XGA-выход, что позволяет подключать его к различным устройствам и передавать данные на разные экраны.
Осциллограф обладает большим цветным экраном с диагональю 12,1 дюйма и высоким разрешением в 1024х768 пикселей, что позволяет отображать 256 градаций яркости для максимально точного представления исследуемых данных. Благодаря такому размеру экрана вы сможете одновременно следить за 20 каналами последовательной передачи информации.
Функция MegaZoom обеспечивает обновление осциллограмм со скоростью до ста тысяч раз в секунду. Это обеспечивает мгновенную реакцию прибора на команды, поступающие с его передней панели, и гарантирует, что вы не пропустите ни одного важного события или детали сигнала.
В нашем магазине вы можете купить Цифровой осциллограф Agilent Infiniivision DSO7034A - выставочный образец с минимальным количеством часов наработки. Покупая у нас, вы получаете гарантию качества и скидку до 80%. Если вам нужна помощь в выборе измерительного оборудования, наши специалисты всегда готовы ее оказать. Свяжитесь с нами по номеру телефона или через форму обратной связи на сайте. Мы осуществляем доставку по всей России. Наши приборы включены в Госреестр СИ и проходят поверку.
Характеристики
Тип
|
Осциллографы |
Количество каналов
|
4 |
Полоса пропускания
|
350 МГц |
Частота дискретизации
|
2 Гвыб/с |
Объём памяти
|
8 Мвыб (стандарно) |
Интерфейсы
|
USB 2.0, USB 1.1, 10/100-BaseT LAN, IEEE 488.2 GPIB, XGA видеовыход |
Характеристика | Параметр | Значение |
---|---|---|
Осциллографические каналы | Число каналов | 4 |
Полоса пропускания | 350 МГц | |
Макс. частота дискретизации | 2 Гвыб/c | |
Макс. входное напряжение | 400 В (напряжение пост. тока + пик. значение напряжения переменного тока) | |
Разрешение | 8 бит | |
Режим высокого разрешения | 12 бит при коэфф-те развертки ≥ 10 мкс/дел и частоте дискретизации 4 Гвыб/c или ≥ 20 мкс/дел и частоте дискретизации 2 Гвыб/c | |
Коэффициенты отклонения | от 2 мВ/дел до 5 В/дел (входной импеданс 1 MОм или 50 Ом) | |
Глубина памяти | 8 Мвыб (стандарно) | |
Коэффициенты развертки | от 5 нс/дел до 50 с/дел | |
Обнаружение пиков | 500 пс | |
Система запуска | Источники | каналы 1, 2, 3, 4, сеть, внешний, каналы D15-D0 (устанавливаются пользователем) |
Режимы | По перепаду, длительности импульса, кодовому слову, ТВ сигналу, длительности кодового слова, по последовательности событий, по условиям шин CAN, LIN, USB, I2C и интерфейса SPI, по N-му перепаду пакета (усовершенствованные режимы запуска по условиям шин CAN, LIN, FlexRay, RS!232/UART доступны при покупке опций приложений) | |
Дисплей | Тип | Цветной ЖК дисплей с высокой четкостью c размером по диагонали 12,1 дюйма (255 мм х 184 мм) 768 точек по вертикали, 1024 точки по горизонтали, 256 уровней яркости |
Измерения | Автоматические | Peak-Peak (размах), Minimum (мин. значение), Maximum (макс. значение), Average (среднее значение), Amplitude (амплитуда), Base (уровень основания), Top (уровень вершины), Preshoot (выброс до фронта), Overshoot (выброс за фронтом), RMS (СКЗ), стандарное отклонение, Frequency (частота повторения), Period (период повторения), +Width (длительность полож. импульса), -Width (длительность отриц. импульса), Duty Cycle (коэффициент заполнения) - для всех каналов. Rise Time (длительность фронта), Fall Time (длительность среза), X at Max Y (значение времени, соответствующее максимуму), X at Min Y (значение времени, соответствующее минимуму), Delay (задержка), Phase (фаза) - только для аналоговых каналов. |
Частотомер | Встроенный частотомер (5 десятичных разрядов) по любому из каналов. Может измерять частоту до значения полосы пропускания осциллографа. Разрешение частотомера можно увеличить до 8 разрядов при использовании внешнего опорного источника 10 МГц | |
Курсоры | Устанавливаются вручную или автоматически для отсчета значений по горизонтали (X, ΔX, 1/ΔX), по вертикали (Y, ΔY) | |
Математические функции | Одна из функций 1 – 2, 1 х 2, БПФ, дифференцирование, интегрирование, квадратный корень. | |
Запоминающие устройства | Тип | Хост-порты USB 1.1 на передней и задней панелях |
Форматы изображений и данных осциллограмм | BMP или PNG, значения X и Y (время/напряжение) в формате CSV | |
Дополнительные данные | Стандартные порты | USB 2.0 для высокоскоростных устройств, два хост!порта USB 1.1, 10/100-BaseT LAN, IEEE 488.2 GPIB и XGA видеовыход |
Встроенная справочная система | Доступна на 11 языках, в том числе и русском. | |
Габаритные размеры | 45,4 см (ширина) х 29,8 см (высота) х 22,0 см (глубина) с развернутой подставкой, крышка экрана снята | |
Масса без упаковки | 5,9 кг |
