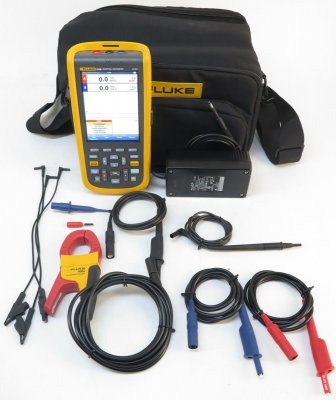

Осциллограф портативный Fluke 125B (демонстрационный)

Спец.цена

Госреестр

Артикул: d-12159

Устройство относится к портативным комбинированным измерителям обновлённой серии, которые оснащаются цветным дисплеем и расширенными коммуникационными возможностями.

Подробнее

233 412 руб./шт

402 435 руб.

-42%

Экономия 169 023 руб.

В наличии

Нашли дешевле?

- +

В корзину

Купить в 1 клик

Рассчитать доставку

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

* Производитель в праве без уведомления дилера изменять характеристики, комплектацию, внешний вид и место производства товара

Описание

Портативный осциллограф Fluke 125B оснащен двумя мультиметрами с истинными среднеквадратическими значениями на 5 000 единиц каждый, что обеспечивает высокую точность измерений различных электрических параметров, таких как напряжение, ток, сопротивление и другие. Осциллограф также имеет полосу пропускания 40 МГц для детального анализа и отображения даже высокочастотных сигналов. Устройство оснащено функцией триггера “Connect-and-View”, которая упрощает процесс автоматической синхронизации и отображения сигналов на экране осциллографа. Это особенно полезно для новичков и тех, кто не имеет большого опыта работы с осциллографами.

Fluke 125B идеально подходит для использования в различных областях, таких как электроника, автомобильная промышленность, аэрокосмическая отрасль и многих других. Благодаря своей компактности, простоте использования и высокой точности измерений, он является незаменимым инструментом для любого инженера или техника. Портативный осциллограф Fluke 125B использует технологию IntellaSet для автоматической и интеллектуальной настройки числовых показаний на основе измеренного сигнала. Это значительно упрощает процесс измерений и анализа, позволяя сосредоточиться на получении и интерпретации результатов.

Прибор оснащен регистратором сигналов и показаний счетчиков с двумя входами, что позволяет отслеживать тенденции данных в течение длительного времени. Это особенно полезно при анализе сложных сигналов или при необходимости регистрации длительных процессов. Кроме того, устройство регистрации событий способно фиксировать неуловимые прерывистые сигналы даже на фоне повторяющихся сигналов частотой до 10 кГц, что значительно расширяет область применения осциллографа Fluke 125B.

Портативный осциллограф Fluke 125B может использоваться для отслеживания показателей мощности в одно- и трехфазных системах питания, что позволяет контролировать качество электроэнергии и выявлять возможные проблемы. Кроме того, он может измерять гармоники и другие искажения, вносимые современными мощными нагрузками, что также важно для обеспечения стабильного и качественного электроснабжения. Также осциллограф может быть использован для тестирования промышленных сетей, измеряя параметры сигнала в шинах Fieldbus, что позволяет проверять корректность работы оборудования и выявлять возможные неисправности.

В нашем магазине вы можете купить Осциллограф портативный Fluke 125B - выставочный образец с минимальным количеством часов наработки. Покупая у нас, вы получаете гарантию качества и скидку до 80%. Если вам нужна помощь в выборе измерительного оборудования, наши специалисты всегда готовы ее оказать. Свяжитесь с нами по номеру телефона или через форму обратной связи на сайте. Мы осуществляем доставку по всей России. Наши приборы включены в Госреестр СИ и проходят поверку.

Характеристики

Количество каналов	2
Полоса пропускания	40 МГц
GTIN8/EAN13	0095969814881
Тип	Осциллограф

Характеристики

Режим осциллографа (Вертикально)
Частотная характеристика — подключение по постоянному току	без щупов и измерительных проводов (с BB120)	по постоянному току и до 40 МГц (-3 дБ)
	с экранированными измерительными проводами STL120-IV 1:1	По постоянному току и до 12,5 МГц (-3 дБ) / по постоянному току и до 20 МГц (-6 дБ)
	с щупом VP41 10:1	по постоянному току и до 40 МГц (-3 дБ)
Частотная характеристика — подключение по переменному току (спад по нижним частотам)	без щупов и измерительных проводов	<10 Гц (-3 дБ)
	с экранированными измерительными проводами STL120-IV 1:1	<10 Гц (-3 дБ)
	с щупом VP41 10:1	<10 Гц (-3 дБ)
Время нарастания, без учета влияния щупов, измерительных проводов	123B <17,5 нс 124B и 125B <8,75 нс
Входной импеданс	без щупов и измерительных проводов	1 МОм//20 пФ
	с BB120	1 МОм//24 пФ
	с экранированными измерительными проводами STL120-IV 1:1	1 МОм//230 пФ
	с датчиком VP41 10:1	5 МОм//15,5 пФ
Чувствительность	от 5 мВ до 200 В/деление
Аналоговый ограничитель полосы пропускания	10 кГц
Режимы отображения	A, -A, B, -B
Макс. напряжение на входах A и B	постоянное, с измерительными проводами или с щупом VP41	600 В (среднеквадратичное) CAT IV, 750 В (среднеквадратичное) максимальное напряжение.
	с BB120	600 В (среднеквадратичное)
Макс. плавающее напряжение, между любой клеммой и заземлением	600 В (среднеквадратичное) CAT IV, 750 В (среднеквадратичное) до 400 Гц
Режим осциллографа (Горизонтально)
Режимы работы осциллографа	Нормальный, одиночный, развертка
Диапазоны (в нормальном режиме)	Эквивалентная выборка	от 10 нс до 500 нс/деление
	Выборка в реальном времени	от 1 мкс до 5 с/деление
	Одиночный (в реальном времени)	от 1 мкс до 5 с/деление
	Развертка (в реальном времени)	от 1 с до 60 с/деление
Частота дискретизации (одновременно для обоих каналов)	Равномерная дискретизация (повторяющиеся сигналы)	до 4 Гигаотсчетов в секунду
	Дискретизация в реальном масштабе времени от 1 мкс до 60 с/деление	40 Мегаотстчетов в секунду
Пуск
Режим обновления экрана	В режиме автоколебаний, в режиме синхронизации
Источник	A, B
Чувствительность A и B	постоянный ток и до 5 МГц	0,5 деления или 5 мВ
	при 40 МГц	1,5 деления
	при 60 МГц	4 деления
Фронт	Положительный, отрицательный
Расширенные функции осциллографа
Режимы отображения	Нормальный	Регистрация импульсов до 25 нс и отображение как на аналоговом приборе с послесвечением.
	Сглаживание	Подавление шумов сигнала.
	Всплески выкл.	Не регистрирует выбросы между отсчетами
	Огибающая	Регистрация и отображение минимальных и максимальных значений сигнала во времени.
Автоматическая настройка (Connect-and-View ™	Непрерывная полностью автоматическая подстройка амплитуды, скорости развертки, уровней пуска, промежутков между пусками и выхода из режима синхронизации. Возможность ручной настройки амплитуды, скорости развертки или уровня запуска.
Измерительный прибор с двумя входами
6 Fluke Corporation Промышленные портативные осциллографы Fluke ScopeMeter ® серии 120B Измерительный прибор с двумя входами Погрешность всех измерений находится в пределах ± (% от показания + количество отсчетов) в интервале от 18 °C до 28 °C.
Вход A и вход B
Напряжение постоянного тока (VDC)
Диапазоны	500 мВ, 5 В, 50 В, 500 В, 750 В
Погрешность	± (0,5 % +5 отсчетов)
Подавление синфазной помехи (CMRR)	>100 дБ при постоянном токе, >60 дБ при 50, 60 или 400 Гц
Отсчеты во всем диапазоне	5000 отсчетов
Истинные среднеквадратичные значения напряжения (В переменного и В переменного + постоянного тока)
Диапазоны	500 мВ, 5 В, 50 В, 500 В, 750 В
Погрешность в пределах от 5 % до 100 % диапазона (подключение по постоянному току)	от постоянного тока до 60 Гц (В переменного + постоянного тока)	± (1 % +10 отсчетов)
	от 1 до 60 Гц (В переменного тока)	± (1 % +10 отсчетов)
Погрешность в пределах от 5 % до 100 % диапазона (подключение по переменному или по постоянному току)	от 60 Гц до 20 кГц	± (2,5 % +15 отсчетов)
Подавление постоянной составляющей (только для напряжения переменного тока)	>50 дБ
Подавление синфазной помехи (CMRR)	>100 дБ для постоянного тока
	>60 дБ при 50, 60 или 400 Гц
Отсчеты во всем диапазоне	5000 отсчетов, показание прибора не зависит от коэффициента амплитуды сигнала.
Пик
Режимы	Максимальное пиковое значение, минимальное пиковое значение или размах
Диапазоны	500 мВ, 5 В, 50 В, 500 В, 2 200 В
Погрешность	Погрешность, максимальное или минимальное пиковое значение	5 % от диапазона
	Погрешность, размах сигнала	10 % от диапазона
Показание во всем диапазоне	500 отсчетов
Частота (Гц)
Диапазоны	1 Гц, 10 Гц, 100 Гц, 1 кГц, 10 кГц, 100 кГц, 1 МГц, 10 МГц и 70 МГц
Диапазон частот	от 15 Гц (1 Гц) до 50 МГц при непрерывной автоматической подстройке
Погрешность в диапазоне от 1 Гц до 1 МГц	± (0,5 % +2 отсчетов)
Показание во всем диапазоне	10000 отсчетов
Число оборотов в минуту
Максимальное показание	50,00 тыс. об./мин.
Погрешность	± (0,5 % +2 отсчетов)
Рабочий цикл (ИМПУЛЬС)
Диапазон	от 2 % до 98 %
Диапазон частот	от 15 Гц (1 Гц) до 30 МГц при непрерывной автоматической настройке
Рабочий цикл (PULSE)
Диапазон частот	от 15 Гц (1 Гц) до 30 МГц при непрерывной автоматической настройке
Отсчеты во всем диапазоне	1000 отсчетов
Сила тока (AMP)
С токовыми клещами	Диапазоны	такие же, как для напряжения постоянного, переменного тока, переменного + постоянного тока или ПИКОВОГО (PEAK) значения
	Коэффициенты усиления	0,1 мВ/A, 1 мВ/A, 10 мВ/A, 100 мВ/A, 400 мВ/A, 1 В/A, 10 мВ/мА
	Погрешность	такая же, как для напряжения постоянного, переменного, переменного + постоянного тока или ПИКОВОГО (PEAK) значения (добавить погрешность токовых клещей)
Температура (TEMP) с дополнительным датчиком температуры
Диапазон	200 °C/деление (200 °F/деление)
Коэффициент усиления	1 мВ/°C и 1 мВ/°F
Погрешность	такая же, как для напряжения постоянного тока (добавить погрешность датчика температуры)
Децибелы (дБ)
0 дБВ	1 В
0 дБм (600 Ом / 50 Ом)	1 мВт соответствует 600 Ом или 50 Ом
дБ напряжения	Напряжение постоянного, переменного или переменного + постоянного тока
Показания во всем диапазоне	1000 отсчетов
Коэффициент амплитуды (CREST)
Диапазон	1–10
Показание во всем диапазоне	90 отсчетов
Фаза
Режимы	от A к B, от B к A
Диапазон	от 0 до 359 градусов
Разрешение	1 градус
Мощность
Схемы подключения	1-фазная/ 3-фазная 3-проводные сбалансированные нагрузки (для 3-фазных систем: только основная гармоника, только в режиме AUTOSET автоматической настройки)
Коэффициент мощности (PF)	Отношение активной и полной мощности — от 0,00 до 1,00
Ватт	Среднеквадратичное значение произведения отсчетов на входе A (напряжение) и на входе B (сила тока)
	Показание во всем диапазоне	999 отсчетов
ВА	В (среднеквадратичное значение) x А (среднеквадратичное значение)
	Показание во всем диапазоне	999 отсчетов
Реактивная мощность (ВАр)	√((ВА)2 -Вт 2 )
	Показание во всем диапазоне	999 отсчетов
Напряжение ШИМ
Назначение	измерение сигналов с широтно-импульсной модуляцией, например, на выходе инвертора электропривода
Принцип действия	показания соответствуют эффективному напряжению, вычисляемому путем усреднения отсчетов по целому числу периодов основной частоты
Погрешность	Как при измерении среднеквадратичного значения напряжения для синусоидальных сигналов
Между входом A и общей шиной
Ом (Ω)
Диапазоны	123B и 124B	500 Ом, 5 кОм, 50 кОм, 500 кОм, 5 МОм, 30 МОм
	125B	50 Ом, 500 Ом, 5 кОм, 50 кОм, 500 кОм, 5 МОм, 30 МОм
Погрешность	± (0,6% + 5 отсчетов) 50 Ом ± (2% + 20 отсчетов)
Показание во всем диапазоне	от 50 Ом до 5 МОм — 5 000 отсчетов, 30 МОм — 3 000 отсчетов
Измерительный ток	от 0,5 мА до 50 нА, уменьшается с ростом предела измерений
Напряжение разомкнутой цепи	<4 В
Проверка целостности цепей (Cont)
Звуковой сигнал	<(30 Ом ± 5 Ом) в диапазоне 50 Ом
Измерительный ток	0,5 мА
Обнаружение коротких замыканий	≥1 мс
Диод
Измерительное напряжение	при 0,5 мА	>2,8 В
	при разомкнутой цепи	<4 В
Измерительный ток	0,5 мА
Полярность	+ на входе A, - на общем проводе COM
Емкость (CAP)
Диапазоны	50 нФ, 500 нФ, 5 мкФ, 50 мкФ, 500 мкФ
Показание во всем диапазоне	5000 отсчетов
Измерительный ток	от 500 нА до 0,5 мА, возрастает с ростом предела измерений
Дополнительные функции измерений
Установка нуля	Устанавливает фактическое значение в качестве эталонного
Режим AutoHold (на входе А)	Фиксирует и сохраняет стабильные результаты измерения. При обнаружении стабильных показаний подается звуковой сигнал. Функция AutoHold работает с основным результатом измерения, с пороговыми значениями 1 В (размаха) для сигналов переменного и 100 мВ для сигналов постоянного тока.
С фиксированной десятичной точкой	Активируется при использовании клавиш аттенюатора.
Получение показаний с помощью курсоров
Источники	A, B
Одна вертикальная линия	Получение среднего, минимального и максимального значения
	Среднее, минимальное и максимальное значения; время от начала снятия показаний (в режиме ROLL непрерывной развертки, прибор в режиме HOLD)
	Минимальное и максимальное показание, время от начала снятия показаний (в режиме RECORDER записи, прибор в режиме HOLD)
	Величины гармоник в режиме POWER QUALITY контроля качества электроэнергии.
Двойные вертикальные линии	Значения размаха сигнала, временного интервала и обратного временного интервала
	Среднее, минимальное и максимальное значения; значение временного интервала (в режиме ROLL непрерывной развертки, прибор в режиме HOLD)
Двойные горизонтальные линии	Считывание максимального и минимального значений и размаха сигнала
Время нарастания или спада	Длительность переходного процесса, значения 0 %-уровня и 100 %-уровня (при ручной или автоматической установке уровня; автоматическая установка уровня возможна только в одноканальном режиме)
Погрешность	Как погрешность осциллографа
