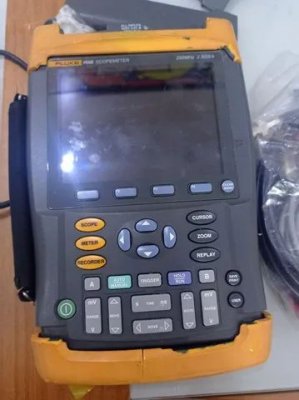

Осциллограф-мультиметр Fluke 199B
Осциллограф мультиметр Fluke 199B - это универсальный и мощный инструмент для проведения испытаний и диагностики электронных систем и компонентов с двойной входностью и полосой пропускания в 200 МГц. Он обладает высокой частотой выборки реального времени - до 2.5 Гвыборок/с на каждый вход, что гарантирует получение точных и надежных данных даже при работе со сложными сигналами.
Одним из основных преимуществ Fluke 199B является его цветной или черно-белый экран с высоким разрешением, позволяющий комфортно работать с осциллограммами любых размеров и сложности. Частота обновления осциллограмм в осциллографе Fluke 199B превышает 100 раз в секунду. Это обеспечивает моментальное отображение результатов измерений и оперативное выявление сбоев в работе системы.
Осциллограф Fluke 199B оборудован гальванической развязкой между каналами заземления для обеспечения безопасности оператора и защиты оборудования от электрических шумов и помех. Функция цифрового послесвечения (доступна только в модели 190С) позволяет анализировать сложные изменения формы сигнала подобно аналоговому осциллографу. Благодаря высокой скорости обновления экрана можно моментально отслеживать динамические изменения сигналов, что может быть полезно при анализе быстродействующих систем.
Осциллограф Fluke 199B обладает функцией автоматического запуска Connect-and-View, что упрощает подключение и настройку оборудования. Прибор обеспечивает автоматическое сохранение и последующее воспроизведение 100 осциллограмм для упрощения анализа данных. Режим ScopeRecord с объемом памяти 27500 точек на канал позволяет детально исследовать даже сложные сигналы. Устройство оснащено независимыми изолированными входами, которые обеспечивают безопасные и надежные измерения даже при работе с высоким напряжением до 1000 В.
Fluke 199B также предоставляет эталонную осциллограмму для сравнения входных сигналов с заданными шаблонами. Данная функция может быть особенно полезна при тестировании и настройке сложных электронных систем. Одной из ключевых особенностей прибора является наличие функции Vpwm, предназначенной для измерения параметров систем электропривода и частотных преобразователей. Все это делает Fluke 199B идеальным выбором для специалистов в области электротехники и электронной инженерии.
В нашем магазине вы можете купить Осциллограф-мультиметр Fluke 199B - выставочный образец с минимальным количеством часов наработки. Покупая у нас, вы получаете гарантию качества и скидку до 80%. Если вам нужна помощь в выборе измерительного оборудования, наши специалисты всегда готовы ее оказать. Свяжитесь с нами по номеру телефона или через форму обратной связи на сайте. Мы осуществляем доставку по всей России. Наши приборы включены в Госреестр СИ и проходят поверку.
Характеристики
Тип
|
Осциллограф-мультиметр |
Канал вертикального отклонения | |
Полоса пропускания (-3 дБ) | 0…200 МГц |
Ограничение полосы пропуск | 10 кГц, 20 МГц |
Коэф. отклонения (Коткл.) | 5 мВ/дел…100 В/дел с погрешностью ± 1,5 % |
Время нарастания | ≤ 1,7 нс |
Входной импеданс | 1 (± 1 %) МОм / (15 ± 2) пФ |
Макс. входное напряжение | 1000 В (с делителем); 300 В (прямое подключение) |
Режимы работы | Канал 1 (2), инверсия 1 (2), 1 и 2, 1+2, 1-2, 1*2 |
Канал горизонтального отклонения | |
Коэф. развертки (Кразв.) | 5 нс/дел… 5 с/дел |
Погрешность установки Кразв. | ± (0,01 % + 0,04 х Кразв.) |
Режимы работы | Основной, ZOOM, медленно (5 мс…120 с/дел), X-Y |
Синхронизация | |
Источники синхросигнала | Канал 1, канал 2, внешний |
Режимы запуска развертки | Авто (Подключай-и-Смотри), автоколебательный, ждущий, однократный, ТВ (PAL, NTSC, PAL+, SECAM), пред- (12 дел) и послезапуск (1200 дел), по импульсу (300 нс…10 с) |
Фильтры синхронизации | Связь по перемен. или пост. току, фильтр шума |
Сбор данных | |
Разрешение по вертикали | 8 бит |
Макс. частота дискретизации | 2,5 ГГц на канал |
Макс. длина записи на канал | 27 К (Scope Record); 18 К (TrendPlot); 1,2 К (Scope) |
Режимы сбора данных | Выборка, пик. детектор (> 50 нс), усреднение (2 / 4 / 8 / 64), накопление, послесвечение |
Автоматические и курсорные измерения | |
Автоматические измерения | U (I) переменное, постоянное, переменное со смещением, пик, ШИМ сигнал (19хС), дБ (дБ, дБм/50, 600 Ом), частота, время нарастания и спада, +/- коэф. Заполнения, +/- ширина импульса, мощность (Вт, В*А, вар, cosφ), фаза, температура |
Курсорные измерения | ΔU, ΔT, 1/ΔT, U макс/ мин/ ср., +/- пик, размах, время нарастания и спада, время от начала записи и между событиями (Scope Recorder, Trend Plot) |
Мультиметр | |
Макс. пределы измерений | 1100 В, 10 МА (с датчиком), 30 МОм, 2500 °C (с датчиком) |
Макс. разрешение | 0,1 мВ; 1 мкА; 0,1 Ом; 0,1 °С |
Базовая погрешность | ± 0,5 % (постоянное напряжение) |
Регистратор TREND PLOT | |
Режимы работы | График мин/ макс с метками времени (текущее, от старта) |
Источник сигнала | Канал 1 (2), 1 и 2, канал 3 (мультиметр) |
Длительность записи | 60 мин…22 суток (1 вход); 30 мин…11 суток (2 входа) |
Регистратор SCOPE RECORD | |
Режимы работы | Осциллограмма (5 мс…120 с/дел) с метками даты и времени |
Режимы запуска | Непрерывно, однократно от канала 1 (2) / 1 и 2; внешний |
Длительность записи | 60 с…48 часов |
Механические и общие характеристики Fluke 199В: | |
Память | 10 ячеек (экран + профиль); 2 ячейки (регистратор) |
ЖК дисплей | 8 х 12 дел (86 х 115 мм); подсветка |
Напряжение питания | Внешнее через сетевой адаптер или NiMH (макс. 4 ч ) |
Размеры | 169 мм х 256 мм х 64 мм |
Вес | 2 кг (с аккумулятором) |
Гарантия | 3 года |
- Прибор
- Сетевой адаптер/зарядное устройство
- Аккумулятор 4шт
- Комплект делитель х10 2шт
- Комплект ЗИП делителя
- Измерительный провод 2шт
- Комплект измерительных принадлежностей 2шт
