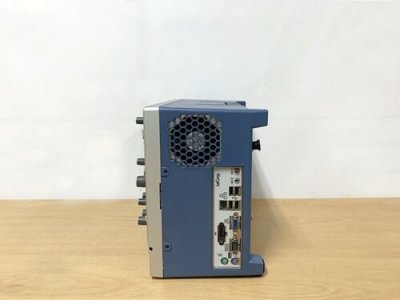

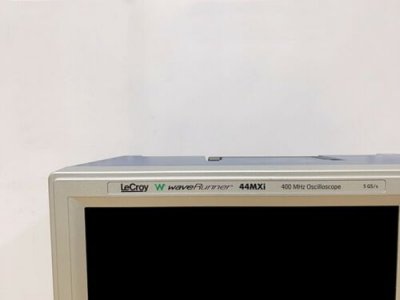

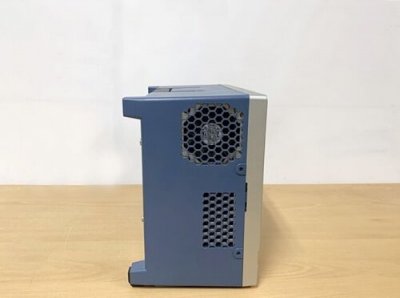

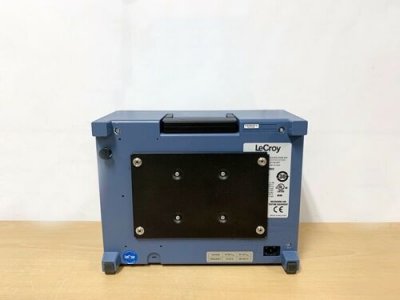

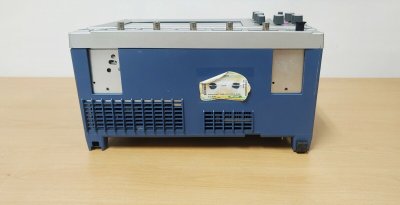

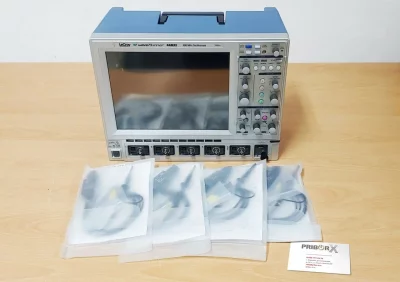

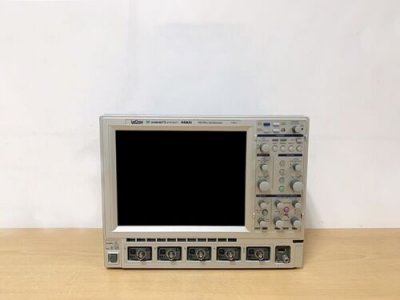

Осциллограф LeCroy 44MXi (демонстрационный)

Спец.цена

Госреестр

Артикул: d-09854

Осциллограф LeCroy 44MXi — это высокопроизводительный прибор с четырьмя каналами, полосой пропускания 400 МГц и частотой дискретизации 5 ГГц на канал. Устройство обладает памятью 12,5 Мб на канал, что делает его идеальным выбором для исследований и отладки в области электроники и телекоммуникаций.

Подробнее

1 232 012 руб./шт

2 240 022 руб.

-45%

Экономия 1 008 010 руб.

В наличии

Нашли дешевле?

- +

В корзину

Купить в 1 клик

Рассчитать доставку

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

* Производитель в праве без уведомления дилера изменять характеристики, комплектацию, внешний вид и место производства товара

Описание

Осциллограф LeCroy 44MXi представляет собой высокопроизводительное устройство для исследования и отладки электрических сигналов с 4 каналами и полосой пропускания до 400 МГц. Этот прибор обеспечивает исключительную точность и качество измерений благодаря частоте дискретизации до 5 ГГц и объему памяти на канал до 12.5 Мб.

Время нарастания ПХ в этой модели уменьшено по сравнению с предыдущими моделями, что позволяет более точно анализировать быстроменяющиеся сигналы. LeCroy 44MXi предлагает широкий набор программных пакетов, таких как расширенная математика XMATH, анализ джиттера JTA2 и пользовательский интерфейс XDEV, которые уже включены в стандартную комплектацию. Это значительно упрощает и ускоряет процесс анализа данных.

Одной из особенностей данной модели является технология WaveStream, которая обеспечивает высокую скорость обновления экрана, что позволяет пользователям более детально изучать и анализировать сигналы в реальном времени. Также осциллограф имеет функцию WaveScan, которая позволяет искать аномалии в длинных записях по 18 различным условиям, что значительно упрощает процесс отладки и анализа сложных сигналов.

Осциллограф LeCroy 44MXi – это высокопроизводительный инструмент для исследования и обработки электрических сигналов, обладающий широким спектром функций и возможностей. Одной из ключевых особенностей данного осциллографа являются его авто- и курсорные функции, позволяющие проводить точные и быстрые измерения и анализ сигналов. Кроме того, он оснащен интеллектуальной системой синхронизации, которая включает опции синхронизации и декодирования сигналов шин CAN, I2C и SPI. Осциллограф 44MXi также поддерживает интеграцию с популярными программными пакетами, такими как MathCad, MATLAB и Excel, что упрощает процесс анализа и представления данных.

Также доступны программные опции для анализа мощности (PMA2), анализа джиттера (JTA2), цифровой фильтрации (DPF) и анализа телекоммуникационных масок (PMT) и глазковых диаграмм (SDM). Прибор также совместим с аппаратными опциями, такими как логический анализатор MS-32 от LeCroy и различные типы пробников, что расширяет его возможности. Благодаря открытой платформе на основе ОС Windows XP, пользователи могут самостоятельно устанавливать дополнительные программы и опции, что обеспечивает гибкость и адаптируемость осциллографа к конкретным задачам.

В нашем магазине вы можете купить Осциллограф LeCroy 44MXi - выставочный образец с минимальным количеством часов наработки. Покупая у нас, вы получаете гарантию качества и скидку до 80%. Если вам нужна помощь в выборе измерительного оборудования, наши специалисты всегда готовы ее оказать. Свяжитесь с нами по номеру телефона или через форму обратной связи на сайте. Мы осуществляем доставку по всей России. Наши приборы включены в Госреестр СИ и проходят поверку.

Характеристики

Количество каналов	4
Полоса пропускания	400 МГц
Частота дискретизации	до 5 Гвыб/с на каждом канале
Тип	Осциллографы

Характеристики

Канал вертикального отклонения
Полоса пропускания	400 МГц
Время нарастания	875 пс
Количество каналов	4
Ограничение полосы пропускания	20 МГц, 200 МГц
Входное сопротивление	50 Ом; 1 МОм//16 пФ
Виды входа	1 МОм: закрытый, открытый, заземлено; 50 Ом: открытый
Максимальное входное напряжение	50 Ом: 5 В; 1 МОм: 400 В (переменное напряжение < 5 кГц + постоянная составляющая) 50 Ом: 5 В; 1 МОм: 250 В (переменное напряжение < 10 кГц + постоянная составляющая)
Вертикальное разрешение АЦП	8 бит; до 11 бит при включении расширенного разрешения
Чувствительность	50 Ом:2 мВ – 1 В/деление с возможностью плавной регулировки коэффициента отклонения; 1 МОм: 2 мВ – 10 В/деление
Погрешность коэффициента отклонения на постоянном токе	±1,5 % от полной шкалы
Канал горизонтального отклонения
Опорный генератор	Внутренний опорный генератор, общий на 4 канала; возможна работа от внешнего опорного источника, подключенного к дополнительному входу
Коэффициент развертки	реальное время 20 пс/дел – 1000 с/дел; самописец 500 мкс/дел – 1000 с/дел
Погрешность измерения временных интервалов	<(5х10-6 x измеренное значение)
Сбор информации
Частота дискретизации на каждый канал в режиме реального времени	5 ГГц
Частота дискретизации при объединении 2 каналов	5 ГГц
Эквивалентная частота дискретизации	200 ГГц
Внутренняя память на канал	4 канала / 2 канала
Стандартная длинна памяти	12,5/25 Мб
Сегментированная память	10000 сегментов
Система синхронизации
Режимы запуска	автоматический, ждущий, однократный
Источник синхронизации	один из каналов, внешняя х10, 1:1, 1:10, от сети
Вид входа	50 Ом: открытый; 1 МОм: открытый, закрытый, ВЧ и НЧ фильтры
Предзапуск	0–100% экрана
Послезапуск	0–10000 точек
Задержка запуска	до 20 с или от 1 до 99999999 событий
Диапазон внутренней синхронизации	±4,1 делений
Основные режимы синхронизации
По фронту	Развертка запускается по положительному, отрицательному фронту или по любому фронту, который происходит раньше или по параметрам окна запуска
ТВ синхронизация	Развертка запускается по заданным параметрам ТВ сигнала систем PAL NTSC (строка или поле) частота кадров 50 или 60; параметрам телевидения высокой четкости (ТВЧ 720p, 1080i, 1080p); частота кадров 25, 30, 50 или 60; чередование строк (1:1, 2:1, 4:1,8:1)
Интеллектуальные виды синхронизации	Синхронизация по длительности импульса Синхронизация по сбою Ожидающая По интервалу По состоянию По качеству По логическим условиям Рантовая ТВ-синхронизация
Режим WaveStream
Яркость свечения	Настраивается с передней панели
Количество каналов	4 канала одновременно
Максимальная частота дискретизации	Аналогично максимальной частоте дискретизации конкретного типа осциллографа
Скорость обновления	До 8000 осциллограмм/секунду
Режимы обработки входных данных
Усреднение	До 1 миллиона разверток при накапливающем или непрерывном усреднении
Увеличенное разрешение	От 8,5 до 11 бит
Интерполяция	Линейная, sinx/x
Огибающая	Среднее значение, максимальное или минимальное по 1 миллиону разверток
Автоматическая установка
Автоустановка	Автоматическая установка развертки, отклонения и режима синхронизации для отображения различных периодических сигналов
Центрирование сигнала по вертикали	Автоматически устанавливает вертикальную чувствительность и смещение для выбранного канала для отображения осциллограммы в максимальном динамическом диапазоне
Пробники
Пробники	В качестве опции поставляются различные виды активных и пассивных пробников, стандартный пробник РР008
Виды пробников	Автоматическое обнаружение и поддержка различных совместимых пробников; поддержка SMA и BNC разъемов
Коэффициент калибровки пробника	Выбирается автоматически или вручную в зависимости от используемого пробника
Цветной дисплей
Тип	Цветная сенсорная ЖКИ панель на тонкопленочных транзисторах с диагональю 26,4 см
Разрешение	SVGA; 800Х600
Массо-габаритные размеры
Длина Х высота Х ширина	260 Х 340 Х 152 мм
Масса	6,8 кг
