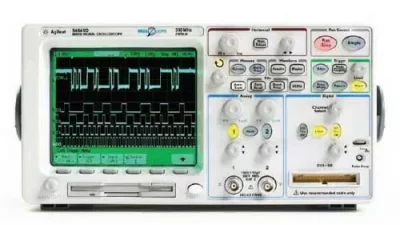

Осциллограф Agilent 54622D (демонстрационный)

Спец.цена

Госреестр

Артикул: d-17471

Прибор обладает полосой пропускания 100 МГц и максимальной частотой дискретизации 2 Гвыборки/с. Это позволяет анализировать сигналы в широком диапазоне частот и получать детальные и точные результаты.

Подробнее

120 077 руб./шт

В наличии

Нашли дешевле?

- +

В корзину

Купить в 1 клик

Рассчитать доставку

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

* Производитель в праве без уведомления дилера изменять характеристики, комплектацию, внешний вид и место производства товара

Описание

Осциллограф Agilent 54622D — это мощный и универсальный инструмент для анализа электрических сигналов. Он обладает широкими возможностями и функциями, которые делают его незаменимым для инженеров и исследователей.

Осциллограф Agilent 54622D имеет два осциллографических и 16 логических каналов, что позволяет одновременно анализировать различные типы сигналов. Это значительно ускоряет процесс исследования и повышает его эффективность.

Максимальная глубина памяти составляет 8 Мвыборок, что обеспечивает возможность записи и анализа длинных сигналов. Однако стоит отметить, что максимальная глубина памяти доступна только при использовании одного канала, в режиме Single.

Осциллограф Agilent 54622D также оснащён функцией MegaZoom, которая позволяет максимально быстро управлять памятью и получать детальные изображения сигналов. Прибор поддерживает авто- и курсорные измерения 18 параметров, что даёт возможность точно измерять различные характеристики сигналов.

Осциллограф Agilent 54622D также поддерживает математическую обработку сигналов, включая БПФ, дифференцирование и интегрирование. Это позволяет анализировать сигналы в различных частотных диапазонах и получать дополнительную информацию о них. Дисплей с разрешением 1000 точек по горизонтали обеспечивает чёткое и детальное отображение сигналов, что делает процесс анализа более удобным и информативным.

Характеристики

Количество каналов	2 аналоговых и 16 цифровых
Частота дискретизации	200 МГц
Тип	Осциллограф

Характеристики

Осциллографические каналы

Частота дискретизации	200 МГц

Память	2 Мбайта/канал, 4 Мбайта/канал при использовании 1 канала

Разрешение по вертикали	8 бит

Обнаружение пиков	< 5 нс

Число усреднений	2, 4, 8, 16, 34, 64, ..., 16К (устанавливается пользователем)

Логические каналы

Частота дискретизации	400 МГц

Память	8 Мбайт/канал (8 каналов на одном устройстве подключения), 4 Мбайта/канал (2 устройства подключения)

Разрешение по вертикали	1 бит

Обнаружение пиков	< 5 нс

Вертикальное отклонение

Осциллографические каналы

Полоса пропускания	0 - 60 МГц (HP 54621A/D),

Коэф. отклонения	1 мВ/дел - 5 В/дел

Время нарастания ПХ	5,8 нс

Входной импеданс	1 МОм/14 пФ

Макс. входное напряжение	400 В, 500 В (с делителем 10074C (1:10))Логические каналы:@@

Количество каналов	16 (обозначаются D0 - D15)

Установка пороговых уровней	отдельная для устройств подключения 1 (DO - D7) и 2 (D8 - D15)

Макс. входное напряжение	±40 В (пиковое значение)

Диапазон установки пороговых уровней	± 8 В с шагом 10 мВ

Погрешность установки пороговых уровней	± (100 мВ + 3% от установленного значения порогового уровня)

Динамический диапазон	± 10 В относительно порогового уровня

Мин. входное напряжение	500 мВ

Входной импеданс	100 кОм/8 пФ

Горизонтальное отклонение

Коэффициент развертки	5 нс/дел - 50 с/дел

Режимы развертки	основная, задержанная, режим прокрутки, режим X-Y

Система запуска

Источники запуска	каналы 1, 2, 3, 4, D0 - D15, сеть, внешний

Режимы запуска	автоматический, нормальный, однократный

Виды запуска	по перепаду, по кодовому слову, по длительности импульса, по видеосигналу, по последовательности событий, по состояниям I2C, по длительности кодового слова.
