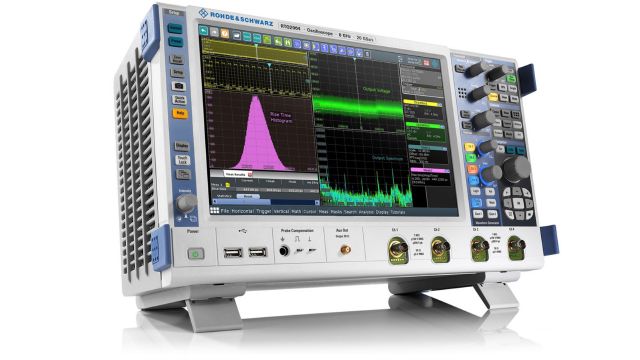

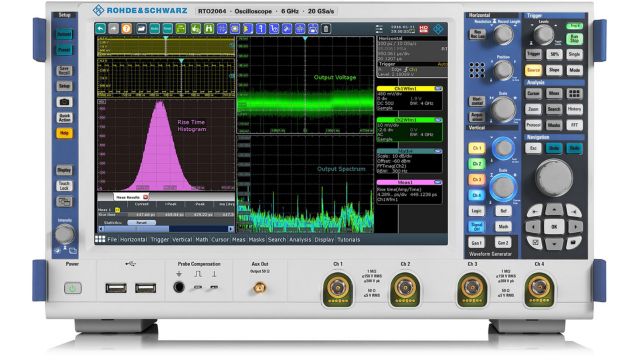

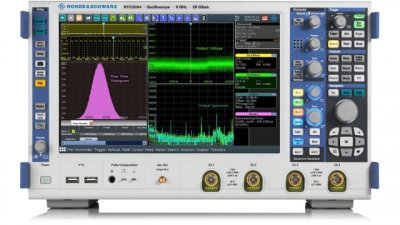

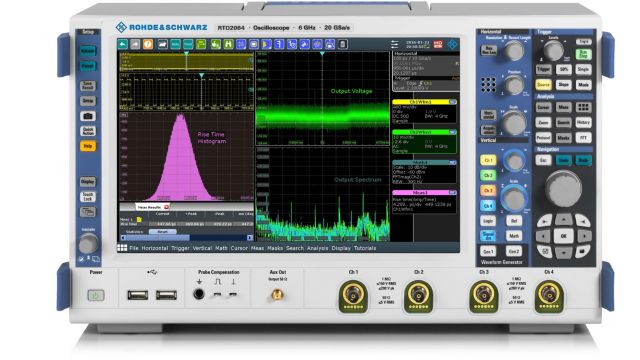

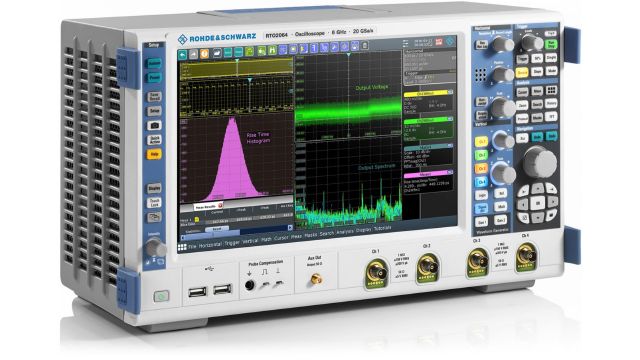

Цифровой осциллограф R&S RTO2064, с поверкой (демонстрационный)

Спец.цена

Госреестр

Артикул: d-10184

Цифровой осциллограф R&S RTO2064 — это универсальный инструмент для исследований и разработок в области электроники. Он поддерживает многосегментный анализ в различных областях, таких как временная, частотная, логическая и анализ протоколов. Благодаря режиму высокой чёткости с 16-битным разрешением по вертикали и высокой чувствительности 500 мкВ/дел., осциллограф обеспечивает исключительную детализацию и точность измерений.

Подробнее

5 935 197 руб./шт

10 233 098 руб.

-42%

Экономия 4 297 901 руб.

С первичной заводской поверкой

В наличии

Нашли дешевле?

- +

В корзину

Купить в 1 клик

Рассчитать доставку

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

* Производитель в праве без уведомления дилера изменять характеристики, комплектацию, внешний вид и место производства товара

Описание

Цифровой осциллограф R&S RTO2064 является одним из наиболее мощных и эффективных инструментов для тестирования и анализа сложных радиоэлектронных систем. Обладая полосой пропускания в 6 ГГц, он позволяет успешно работать с самыми современными сигналами, включая те, которые используют квадратурную модуляцию. Благодаря этому, R&S RTO2064 идеально подходит для тестирования и настройки широкополосных радиолокационных систем, высокочастотных устройств, спутниковых систем связи и других приложений, требующих высокой скорости передачи данных и быстрой перестройки частот.

Наличие четырех аналоговых входов делает этот осциллограф оптимальным решением для многоканальных измерений. Это особенно полезно при анализе сложных систем, где требуется одновременное наблюдение за различными этапами прохождения сигнала. Благодаря большой глубине памяти и встроенной аппаратной обработке данных, RTO2064 может захватывать и анализировать последовательности сигналов большой продолжительности. Это позволяет получить более точную и детальную информацию о исследуемом сигнале и упростить процесс отладки и оптимизации системы.

Цифровой осциллограф Rohde Schwarz RTO2064 обладает отличной совместимостью с программным обеспечением Rohde & Schwarz VSE для глубокого анализа данных с помощью компьютера. Это очень полезно при работе с нестандартными сигналами, такими как аналоговые и цифровые демодуляции, импульсные шаблоны и т. д. Разнообразие доступных аксессуаров и датчиков позволяет легко настраивать осциллограф под различные задачи, например, анализ различных коммуникационных протоколов, высокоточное измерение сигналов (HD), изучение смешанных сигналов и множество других применений. Это делает осциллограф универсальным и удобным инструментом для профессионалов в области радиотехники и радиолокации.

Цифровой осциллограф R&S RTO2064 поддерживает анализ сигналов в различных представлениях, включая временную область, частотную область, логический анализ и анализ протоколов. Устройство оборудовано уникальной функцией запуска, которая позволяет разделить события во временной и частотной области на графике, упрощая таким образом процесс анализа сигнала. Режим высокой четкости обеспечивает 16-битное вертикальное разрешение, а высокая чувствительность в 500 мВ/деление позволяет фиксировать даже самые слабые сигналы.

Благодаря скорости сбора данных в более чем 1 миллион осциллограмм в секунду, устройство способно регистрировать редкие и трудноуловимые ошибки. Большой сенсорный дисплей диагональю 12.1 дюймов делает работу с прибором еще удобнее и проще.

В нашем магазине вы можете купить Цифровой осциллограф R&S RTO2064, с поверкой - выставочный образец с минимальным количеством часов наработки. Покупая у нас, вы получаете гарантию качества и скидку до 80%. Если вам нужна помощь в выборе измерительного оборудования, наши специалисты всегда готовы ее оказать. Свяжитесь с нами по номеру телефона или через форму обратной связи на сайте. Мы осуществляем доставку по всей России. Наши приборы включены в Госреестр СИ и проходят поверку.

Характеристики

? Стоимость поверки оборудования Поверка	0
Количество каналов	4
Полоса пропускания	6 ГГц
Частота дискретизации	20 Гвыб/c
Интерфейсы	USB, LAN, DVI-D
Тип прибора	Цифровой
Тип	Осциллограф цифровой

Характеристики

Параметр	RTO2002	RTO2004	RTO2012	RTO2014	RTO2022	RTO2024	RTO2032	RTO2034	RTO2044	RTO2064
Система вертикального отклонения
Количество каналов	2	4	2	4	2	4	2	4	4	4
Полоса пропускания (на уровне -3 дБ) при импедансе 50 Ω	600 МГц		1 ГГц		2 ГГц		3 ГГц		4 ГГц	6 ГГц (на 2-ух каналах) 4 ГГц (на 4-ух каналах)
Время нарастания переходной характеристики (расчетное)	510 пс		280 пс		140 пс		116 пс		100 пс	76 пс
Входной импеданс	50 Ω +/- 3,5 % 1 M Ω +/- 1 % , 15 пФ (измеренное)
Чувствительность	на 50 Ω : от 1 мВ/дел до 1 В/дел на 1 М Ω : от1 мВ/дел до 10 В/дел в режиме High Definition (HD) от 500 мкВ/дел
Разрешение по вертикали	8 бит (до 16 бит в режиме ‘High Definition” (HD) – опция RTO-K17)
Эффективное количество бит АЦП	>7 бит (измеренное)
Система горизонтального отклонения
Диапазон временной развертки	от 25 пс/дел до 10’000 с/дел
Погрешность временной развертки	+/- 510^-6 (+/-0,02 10^-6 с опцией RTO-B4)
Задержка между каналами	< 100 пс
Система сбора данных
Частота дискретизации (в режиме реального времени)	максимально 10 Гвыб/с на каждом канале								10 ГГц /4 каналах 20 ГГц /2 каналах
Скорость сбора данных (в режиме реального времени)	> 1 млн. осциллограмм/с
Глубина памяти (все каналы/на одном канале) Стандартно	50/100	50/200	50/100	50/200	50/100	50/200	50/100	50/200	50/200	50/200
Глубина памяти (все каналы/на одном канале) c опцией RTO-B101 млн. точек	100/200	100/400	100/200	100/400	100/200	100/400	100/200	100/400	100/400	100/400
Глубина памяти (все каналы/на одном канале) c опцией RTO-B102 млн. точек	200/400	200/800	200/400	200/800	200/400	200/800	200/400	200/800	200/800	200/800
Глубина памяти (все каналы/на одном канале) c опцией RTO-B104 млн. точек	400 / 800
Глубина памяти (все каналы/на одном канале) c опцией RTO-B110 млн. точек	1 / 2
Режимы сбора данных	Комбинирование режимов с повышением разрешения (интерполяция и эквивалентная временная дискретизация) и децимацией/прореживанием (отсчётный, пиковое детектирование, высокое разрешение и среднеквадратичный) Ультрасегментация – время простоя между циклами сбора данных менее чем 300 нс. Обработка и отображение данных происходит после захвата всей серии выборок.
Система синхронизации
Режимы синхронизации	Стандартно: по импульсу, по глитчу, по длительности, рант, по окну, по тайм-ауту, по интервалу, по крутизне сигнала, Data2Clock, по шаблону, по состоянию, по заданной последовательности, ТВ/видео, C, SPI, UART/RS-232 Опционально:, LIN, CAN, FlexRay, S, MIL-STD-1553, ARINC 429, CAN FD, SENT, MIPI RFFE, Manchester, NRZ, MDIO, USB 1.0/1.1/2.0/HSIC, NFC, Zone, CDR
Шумоподавление (задание гистерезиса системы запуска)	Устанавливается автоматически или вручную от 0,1 дел до 5 дел
Операции с осциллограммами
Алгебраические категории	математические, логические операции, сравнение, частотная область, цифровые фильтры
Функции анализа и измерений
Измерения	захват, опорные уровни, статистика, гистограммы, установка предельных линий
Категории измерений	амплитудные, временные, глазковые диаграммы, спектр, джиттер
Общие характеристики
Дисплей	Диагональ 12,1» LC TFT цветной сенсорный экран, разрешение 1280х800 (WXGA)
Интерфейсы	USB (2 порта тип- A, версия 2.0), USB (2 порта тип- A и B, версия 3.1), LAN, DVI-D для внешнего монитора. GPIB (опция RTO-B10)
Питание	Сеть переменного тока: 100-240 В, 50-60 Гц и 400 Гц
Потребляемая мощность	максимальная 450 Вт
Габаритные размеры (Ш-В-Г), мм	427 × 249 × 204
Масса (номинально, без опций)	9,6 кг
