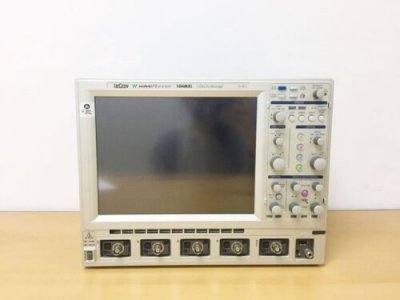

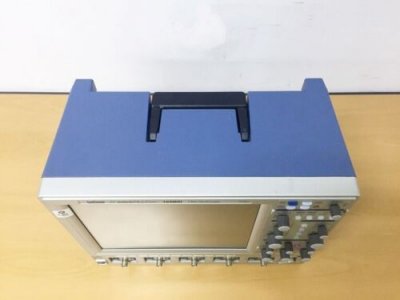

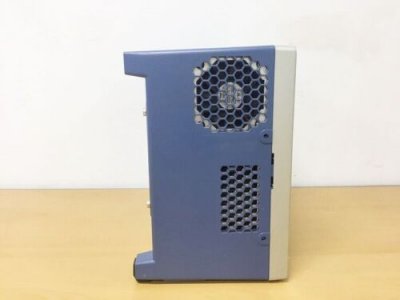

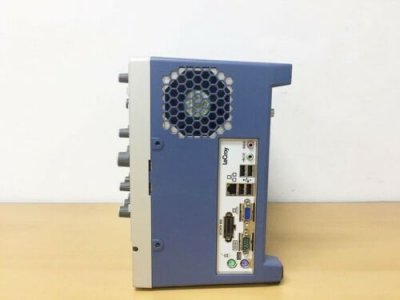

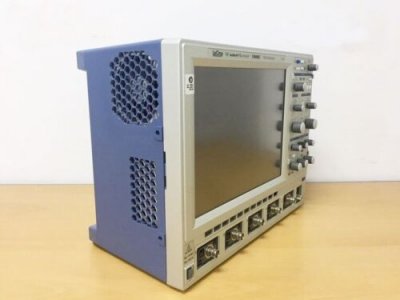

Цифровой осциллограф LeCroy WR 104MXi (демонстрационный)

Спец.цена

Госреестр

Артикул: d-10733

Цифровой осциллограф LeCroy WR 104MXi — это мощный инструмент для исследований с четырьмя каналами и полосой пропускания 1 ГГц. Устройство обладает быстрым временем нарастания 400 пс, что делает его незаменимым помощником в электронике и телекоммуникациях.

Подробнее

1 368 959 руб./шт

3 422 398 руб.

-60%

Экономия 2 053 439 руб.

В наличии

Нашли дешевле?

- +

В корзину

Купить в 1 клик

Рассчитать доставку

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

* Производитель в праве без уведомления дилера изменять характеристики, комплектацию, внешний вид и место производства товара

Описание

Цифровой осциллограф LeCroy WR-104MXI - это мощное и универсальное устройство для диагностики и анализа электронных систем и компонентов. Он оснащен четырьмя каналами с полосой пропускания в 1 ГГц, что позволяет работать с широким спектром сигналов.

Частота дискретизации в 5 ГГц позволяет получать точные осциллограммы даже самых сложных сигналов. Объем памяти в 12,5 мегабайт на канал дает достаточно пространства для записи и анализа данных. Особенностью осциллографа является технология WaveStream, обеспечивающая быстрое обновление экрана, что ускоряет процесс отладки. Режим WaveScan позволяет автоматически находить аномалии в длинных записях.

Прибор предлагает автоматические и курсорные измерения и функции математического анализа. Интелектуальная система синхронизации позволяет синхронизироваться с различными типами сигналов, включая шины CAN, I2C и SPI. Это делает осциллограф идеальным инструментом для разработки и тестирования автомобильной и промышленной электроники. Большой цветной сенсорный дисплей облегчает навигацию по прибору и управление им, а прилагаемое стилу упрощает работу.

Открытая архитектура позволяет легко устанавливать дополнительное программное обеспечение и адаптеры для подключения различных пробников и датчиков. Одной из его ключевых особенностей является возможность интеграции с популярными программными пакетами, такими как MathCad, MATLAB и Excel, что значительно расширяет его функциональность и облегчает обработку полученных данных.

Кроме того, осциллограф поддерживает ряд программных опций, включая анализ мощности PMA2, анализ джиттера JTA2, цифровую фильтрацию DPF и анализ телекоммуникационных масок PMT и SDM. Это позволяет проводить более глубокий анализ сигналов и получать более точные результаты измерений. С точки зрения аппаратного обеспечения, осциллограф совместим с логическим анализатором LeCroy MS-32 и другими пробниками производства LeCroy. Открытая платформа Windows XP делает его гибким и адаптируемым к различным задачам и требованиям пользователей.

Для удобства использования в стандартную комплектацию осциллографа включены математический пакет XMath, пакет анализа джиттера JTA2 и пакет XDEV для создания собственного пользовательского интерфейса. Наконец, осциллограф обладает большим цветным ЖК-дисплеем размером 26 сантиметров, что обеспечивает удобство просмотра и анализа данных даже в условиях ограниченной видимости.

В нашем магазине вы можете купить Цифровой осциллограф LeCroy WR 104MXi - выставочный образец с минимальным количеством часов наработки. Покупая у нас, вы получаете гарантию качества и скидку до 80%. Если вам нужна помощь в выборе измерительного оборудования, наши специалисты всегда готовы ее оказать. Свяжитесь с нами по номеру телефона или через форму обратной связи на сайте. Мы осуществляем доставку по всей России. Наши приборы включены в Госреестр СИ и проходят поверку.

Характеристики

Количество каналов	4
Полоса пропускания	1 ГГц
Частота дискретизации	10 Гвыб/c
Интерфейсы	USB, LAN, RS-232, SVGA
Тип прибора	Цифровой
Тип	Осциллограф цифровой

Характеристики

Параметр	Значения
ВЕРТИКАЛЬНОЕ ОТКЛОНЕНИЕ
Полоса пропукания	1 ГГц
Время нарастания	400 пс
Количество каналов	4
Ограничение полосы пропускания	20 МГц, 200 МГц
Входное сопротивление	50 Ом; 1 МОм//16 пФ
Виды входа	1 МОм: закрытый, открытый, заземлено; 50 Ом: открытый
Максимальное входное напряжение	50 Ом: 5 В; 1МОм: 200 В (переменное напряжение < 10кГц + постоянная составляющая)
Вертикальное разрешение АЦП	8 бит; до 11 бит при включении расширенного разрешения
Чувствительность	50 Ом: 2 мВ - 2 В/деление с возможностью плавной регулировки коэффициента отклонения; 1 МОм: 2 мВ - 10 В/деление
Погрешность коэффициента отклонения на постоянном токе	±1,5 % от полной шкалы
Погрешноть установки напряжения смещения	±(1,5 % от установленного значения + 0,5 % от полной шкалы + 1 мВ)
ГОРИЗОНТАЛЬНОЕ ОТКЛОНЕНИЕ
Опорный генератор	Внутренний опорный генератор, общий на 4 канала; возможна работа от внешнего опорного источника, подключенного к дополнительному входу
Коэффициент развертки	20 пс/дел - 1000 с/дел
Погрешность опорного источника	<5*10^-6 в диапазоне 0-40 градусов
СБОР ИНФОРМАЦИИ
Частота дискретизации на канал в режиме реального времени	5 ГГц
Частота дискретизации при объединении каналов	10 ГГц
Эквивалентная частота дискретизации	200 ГГц
Внутренняя память на канал	12,5 Мб на канал (опция 25 Мб при объединении каналов), 10000 сегментов
РЕЖИМ WAVESTREAM
Яркость свечения	настраивается с передней панели
Количество каналов	4 канала одновременно
Скорость обновления	до 8000 осциллограм/секунду
РЕЖИМЫ ОБРАБОТКИ ВХОДНЫХ СИГНАЛОВ
Усреднение	до 1 миллиона разверток при накапливающем или непрерывном усреднении
Увеличенное разрешение	от 8,5 до 11 бит
Интерполяция	линейная, sinx/x
Огибающая	среднее значение, максимальное или минимальное по 1 миллиону разверток
ЦВЕТНОЙ ДИСПЛЕЙ
Тип	цветная сенсорная ЖКИ панель на тонкопленочных транзисторах с диагональю 26,4 см
Разрешение	SVGA, 800x600
Текущее время	дата, часы, минуты, секунды отображаются вместе с осциллограмой, поддержка синхронизации по Интернету
Количество отображаемых графиков	отображение до 8 графиков. Одновременно отображаются графики по каналам, растяжкам, математике и статистике
Виды шкал	авто, один экран, 2, 4, 8, режим Х-У, один экран + (Х-У), два экрана + (Х-У)
ВНЕШНИЕ УСЛОВИЯ
Рабочий диапазон температур	+5...+40 ^оС включая дисковод и привод компакт-дисков
Температура хранения	-20...+60 ^оС
Рабочий диапазон влажности	5...80 % в диапазоне температур до +30 ^оС, от 5 до 25 ^оС при температуре +30...+40 ^оС
Допустимая влажность при хранении	5 - 95 %
Атмосферное давление	работа на высотах до 3000 м при температуре ниже +25 ^оС
Атмосферное давление при хранении	до 12000 м
Ударопрочность	20g, длительность импульса удара 11 мс, 3 удара в любом направлении (всего не более 18 ударов)
МАССО-ГАБАРИТНЫЕ РАЗМЕРЫ
Длина Х высота Х ширина	260 Х 340 Х 152 мм
Масса	6,8 кг
