Описание

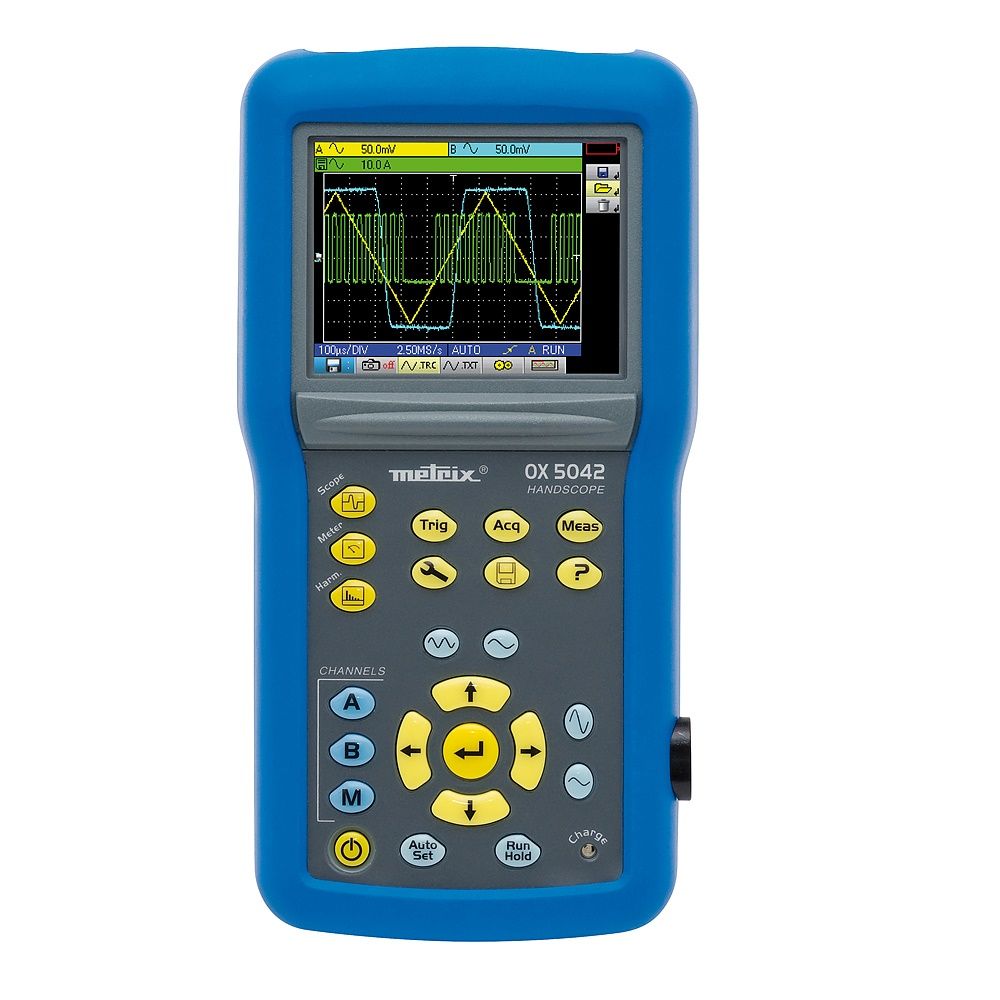

Осциллограф OX5042-CK — это профессиональный инструмент, предназначенный для исследования электрических сигналов. Он обладает рядом уникальных характеристик, которые делают его незаменимым помощником для инженеров и техников. Одной из главных особенностей осциллографа OX5042-CK является его широкая полоса пропускания — 40 МГц. Это позволяет устройству точно отображать даже самые быстрые изменения сигнала, что особенно важно при анализе высокочастотных сигналов.
Осциллограф оснащён 3,5-дюймовым цветным TFT ЖК-экраном с разрешением 320x240 пикселей и светодиодной подсветкой. Это обеспечивает чёткое и яркое изображение сигнала, что упрощает его анализ и интерпретацию. Прибор поддерживает режим просмотра с 2 500 действительными точками захвата на экране. Это позволяет детально исследовать сигнал и выявлять даже незначительные изменения.
Кроме того, осциллограф OX5042-CK может отображать на экране две обновляемые осциллограммы, а также две образцовые осциллограммы и след памяти или результат математического вычисления. Это даёт пользователю широкие возможности для анализа и сравнения сигналов.
В нашем магазине вы можете купить Осциллограф OX5042-CK и узнать об особенностях и преимуществах этого прибора. Свяжитесь с нами по телефону или на сайте с помощью формы обратной связи или через чат с онлайн-консультантом. Осуществляем доставку по всей стране. Наше оборудование внесено в Госреестр СИ и проходит поверку.
Преимущества:
- Встроенная многоязычная интерактивная функция HELP для оказания помощи пользователю без необходимости обращения к руководству по эксплуатации прибора.
- Легко читаемый цветной экран со светодиодной подсветкой дает возможность ограничить потребление энергии в осциллографе серии HANDSCOPE.
- Очень важной особенностью осциллографов серии HANDSCOPE является режим "hands-free", то есть возможность оставлять свободными руки за счет нашейного ремешка и сумки, поставляемых с прибором.
- Долнительно - компьютерный порт USB. Удаленное управление при помощи ПО SX-METRO.
- Идеально подходит для работы в полевых условиях на электроустановках и для общих задач по техническому обслуживанию.
- Благодаря своим изолированным каналам, пользователи могут проводить измерения в полной безопасности.
- Осциллографы серии HANDSCOPE являются многофункциональными инструментами измерения (осциллограф - мультиметр - анализатор гармоник), позволяющие проводить измерения, фиксировать и анализировать результаты на ПК.
Характеристики
|
? Стоимость поверки оборудования
Поверка
|
8000 |
|
Количество каналов
|
2 |
|
Полоса пропускания
|
40 МГц |
|
Частота дискретизации
|
50 Мвыб/c |
|
Интерфейсы
|
USB |
|
Тип прибора
|
Цифровой |
|
Тип
|
Осциллограф двухканальный |
Характеристики
| Тип дисплея осциллографа | 3,5” цветной TFT ЖК-экран – разрешающая способность 320x240 – светодиодная подсветка экрана |
| Режим просмотра | 2 500 действительных точек захвата на экране |
| Количество осциллограмм на экране | 2 обновляемых + 2 образцовых + след памяти или математическое вычисление |
| Команды панели управления | Прямая регулировка с передней панели, экранное меню при помощи браузера (основные и дополнительные без "скрытых меню") |
| Встроенная интерактивная функция HELP | 11 языков: французский, английский, немецкий, испанский, итальянский, шведский, румынский, русский, финский, польский, датский |
| Режим осциллографа | |
| Канал вертикального отклонения | |
| Полоса пропускания | 40 MГц |
| Ограничитель полосы частот | 1,5 MГц, 5 кГц |
| Количество каналов | 2 полностью изолированных канала |
| Входной импеданс | 1 MОм ± 0,5%, приблизительно 17 пФ |
| Максимальное входное напряжение | 600 В CAT III – Снижение минус 20 дБ на декаду от 100 kГц |
| Чувствительность по вертикали | от 5 мВ до 200 В /дел. |
| Канал горизонтальной развертки | |
| Скорость развертки (чувствительность по горизонтали) | от 25 нс/деление до 200 с /деление – Roll режим от 100 мс/деление до 200 с/деление |
| Горизонтальное масштабирование (zoom) | коэффициент масштабирования: x 1, x 2, x 5 |
| Триггер | |
| Режимы | Автоматический, обычный, одиночный и triggered Roll |
| Виды | по краю, ширина импульса (20 нс – 20с) |
| Связь | AC или DC (в зависимости от связи на канале триггера) - ВЧ, НЧ или подавление шумов |
| Чувствительность | ≤1,2 делений пик-пик дo 20 MГц |
| Цифровая память | |
| Максимальная скорость выборки | 2 Гвыб./с в ETS режиме (режим повторяющихся сигналов)– 50 Mвыб./с на каждый канал для одиночных сигналов |
| Вертикальное разрешение | 9 бит |
| Объем памяти | 2500 точек на канал |
| Пользовательская (Оперативная) память | 2 Мб для хранения файлов: след (TRC)., Текст (TXT)., Конфигурации (CFG.), Графических файлов (BMP) |
| G-LITCH режим (Аппаратный сбой) | длительность ≥ 20 ns – 1 250 Min/Max пар |
| Режимы дисплея | режим Envelope (огибающая), Averaging (режим усреднения, коэффициент от 2 до 64) и XY (векторный) |
| Другие функции | |
| Математические функции | инверсия каналов, сложение, вычитание, умножение и деление (регулируемое масштабирование) |
| Курсорные измерения | 2 курсора: V, T, dV, dt одновременно – Разрешающая способность 12 бит, 4 –разрядный индикатор |
| Автоматические измерения | 18 автоматически измеряемых параметров измерений уровня сигнала или измерений фазы |
| Режим мультимедиа | |
| Общие характеристики | 2 канала, 8000 ед. мл. разр. + мин / макс осциллограмма - Графическая запись 2700 измерений (от 5 мин до 1 месяца) |
| Режимы работы | абсолютный или относительный режим (absolute, deviation, ref, ref%) – Мониторинг (мгновенные значения, Min, Max, Avg) |
| AC, DC и AC+DC напряжения | Диапазоны от 600RMS мВ до 600 ВRMS, от 800 мВ до 800 ВDC – погрешность для ВDC - 1% от показаний +20 емр – 50 kГц полоса частот |
| Сопротивление | Диапазон от 80 Ом до 32 MОм – погрешность 2% от показаний + 10 емр – 10 мс быстрая проверка целостности цепи |
| Емкостное сопротивление | Диапазоны от 5 нФ до 5 мФ – основная погрешность - 2% от показаний +10 емр |
| Другие измерения | Частота, скорость вращения, 3,3 В проверка полупроводниковых компонентов, измерение температуры (с термопарой тип K или ИК-датчиком) |
| Мощность | |
| Измерения | Значения активной мощности по одной фазе или по сбалансированным 3 фазам (с- или без нейтрали), с одновременным отображением тока |
| Режим анализатора гармоник | |
| Многоканальный анализ | 2 канала, 31 порядок, основная частота от 40 Гц до 450 Гц |
| Одновременные измерения | среднеквадратичн. напряжение всего сигнала, коэффициент гармоник, выбор гармоники (%основной, фаза, частота, VRMS) |
| Общие характеристики | |
| Снимки экрана | до 100 файлов в стандартном “.bmp” формате, просматриваемых на осциллографе |
| Передача данных на ПК | Изолированный оптический USB интерфейс – “SX-Metro” опциональное программное обеспечение (версия CK) |
| Источник питания | 6 LR6 или 6 AA NiMh батарей – Срок службы батарей – до 8 часов 30 мин – универсальный сетевой адаптер, изолированный от каналов – Быстрая перезарядка аккумуляторных батарей в течение 2 ч 30 мин |
| Безопасность/Электромагнитная совместимость | Безопасность в соответствии с IEC61010-1 Ed3 – 600 В CAT III – EMC в соответствии с EN61000-3, 2001 & EN61326-1, 2006 |
| Размеры | 214 x 110 x 57 мм |
| Вес | 1,2 кг с батареями – ударопрочный корпус из эластомера |
| Степень защиты | IP54 |
Комплектация
- Переносной осциллограф OX5022-CK
- Сумка для переноски «свободные руки»
- Пробник 1/10 600В
- Адаптер с разъемом типа BNC/«Банан»
- Комплект проводов со штекером типа «банан» c наконечниками и зажимами типа «крокодил»
- Сетевой адаптер
- Комплект из 6 аккумулятров NiMh AA
- Компакт-диск с руководством по эксплуатации
- Руководством по программированию
- Оптический изолированный кабель USB
- Компакт-диск с программным обеспечением SXMETRO
- Драйвер к кабелю USB
