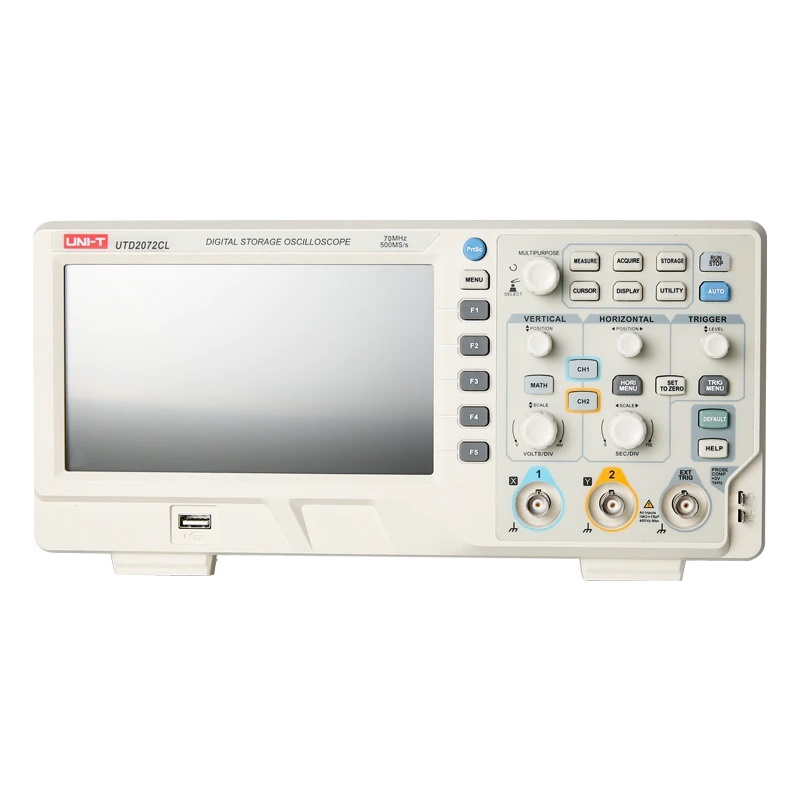

Осциллограф цифровой UNI-T UTD2072CL

Артикул: x-13641

Цифровой 2-х канальный осциллограф UTD2072CL в настольном исполнении, осуществляет скоростное, до 500 млн выборок в секунду преобразование аналоговых сигналов в цифровые с последующим выводом информации на дисплей в виде графиков.

Подробнее

29 145 руб./шт

Уточняйте наличие

Нашли дешевле?

- +

В корзину

Купить в 1 клик

Рассчитать доставку

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

* Производитель в праве без уведомления дилера изменять характеристики, комплектацию, внешний вид и место производства товара

Описание

Цена указана без учёта НДС 20%

UTD2072CL позволяет наблюдать за быстротекущими электрическими процессами в полосе частот до 70 МГц. Это облегченный осциллограф с простым управлением и понятным интерфейсом.

Данные отображаются на LCD - дисплее с высоким разрешением 800×480.
Поддерживает связь с компьютером через USB-порт,
Производит запись и воспроизведение форм сигналов и настроек,
Выполняет математическую обработку сигналов (преобразование Фурье — анализ спектра, арифметические операции),
Имеет различные виды синхронизации (внешнюю, по сети питания, по видеосигналу, по фронту сигнала, поочередную 2-х каналов),
Экранное меню на английском языке.

Характеристики

Количество каналов	2
Полоса пропускания	70 МГц
Частота дискретизации	0,5 Гвыб/c
Тип прибора	Цифровой
Тип	Осциллограф цифровой

Характеристики

Число каналов	2
Полоса пропускания	70 МГц
Время нарастания	≤5 нс
Скорость захвата осциллограмм	5,000 осц./с
Входные параметры
Развязка входа	DC, AC, GND
Входной импеданс	1 МОм ± 2 %, 24 пФ ± 3 пФ
Установка коэффициента затухания датчика	1 х, 10 х, 100 х, 1000 х
Максимальное входное напряжение	± 400 В
Время задержки между каналами	150 нс
Цена деления	1 мВ/дел~20 В/дел (с шагом 1-2-5)
Принудительное ограничение полосы пропускания (типичное)	20 МГц
Нижняя граничная частота	≤5 Гц (при уровне сигнала AC 3дБ)
Точность по постоянному напряжению DC	1 мВ ~ 2 мВ/дел: ≤ ± 4% 5 мВ ~ 20 В/дел: ≤ ± 3%
Синхронизация
Минимальный уровень синхронизации	1 дел.
Диапазон уровня синхронизации	Внутренней: от центра экрана ± 10 дел. Внешней: ± 3 В
Предпусковая способность	Нормальный режим/режим сканирования, предварительный запуск/задержка запуска, глубина предварительного запуска регулируется.
Диапазон задержки	80 нс~1,5 с
Режимы синхронизации	Автоматический, стандартный, однократный
Скорость выборки	500 МВ/с, в реальном масштабе времени
Синхронизация по фронту	Нарастающий, ниспадающий, оба
Синхронизация по ширине импульса	>, <, <>, положительный, отрицательный, диапазон 20 нс~10 с
Измерения
Измеряемые параметры	Vpp, Vamp, Vmax, Vmin, Vtop, Vbase, Vmid, Average, Vrms, Overshoot, Preshoot, Frequency, Period, RiseTime, FallTime, +Width, -Width, +Duty, -Duty, Delay, FRFR, FRFF, FFFR, FFFF, FRLF, FRLR, FFLR, FFLF
Одновременные измерения	до 5 параметров
Режимы измерений	автоматический, курсорный
Математические функции
Функции	+, -, ×, ÷, БПФ
Типы окон	Прямоугольное, Хеннинга, Хемминга, Блэкмана
Память
Настройки, формы сигналов, файлы данных	Внутренняя память: 20 групп, внешняя 200 групп
Дисплей
Тип	LCD, диагональ 178 мм (7-дюймов)
Разрешение	800 пикселей по горизонтали×480 по вертикали
Цветность	Цветной
Яркость	Регулируемая
Язык	Английский
Интерфейсы
Стандартная конфигурация	USB Device USB Host, PASS/FALL, EXT Trig; опционально: LAN
Скорость выборки	500 МВ/с, в реальном масштабе времени, 25 ГВ/с эквивалент
Общие характеристики
Вес	3,5 кг
Габариты	336 мм х 164 мм х 108 мм
Рабочая температура	0℃~+40℃
Температура хранения	-20℃~+60℃
Охлаждение	Встроенный вентилятор

Комплектация

Цифровой осциллограф UNI-T UTD2072CL
Щупы для осциллографа 2 шт
Кабель питания
USB кабель
Инструкция по эксплуатации

Документы

Цифровые осциллографы 2,2 мб
