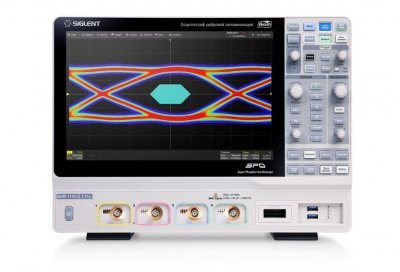

Осциллограф АКИП-4135/1
Госреестр СИ: | №85334-22 до 19.04.2027г. |
АКИП-4135/1 представляет собой осциллограф с высокой степенью функциональности, предусматривающий возможность одновременного использования четырех каналов для достижения максимально точных результатов измерений. Специфика его полосы пропускания предполагает значение в 500 Мегагерц, а дискретизация сигнала достигает показателя в 5 Гигагерц на каждый из каналов. В случае активации режима ESR, данное значение увеличивается вдвое, достигая 10 Гигагерц. Объем доступной памяти осциллографа варьируется в зависимости от числа активных каналов, составляя от 500 Мб до 125 Мб на каждый из них.
АКИП-4135/1 предлагает ряд опций для сбора и обработки данных, включая такие режимы, как “выборка”, “пиковый детектор” и “усреднение”. Режим Hi-Res обеспечивает более высокое разрешение при работе с аналого-цифровым преобразователем. Интенсивность свечения и цветовое оформление луча могут регулироваться в зависимости от уровня интенсивности сигнала. Сигналы могут быть подвергнуты интерполяции с использованием методов “Sin X/x” и линейной интерполяции".
Осциллограф АКИП-4135/1 характеризуется обширным функционалом, который включает программные измерители вольтметра и частотометра по аналоговым линиям, а также анализатор частотных свойств при использовании опции генерирования. Математический функционал включает сложение, вычитание, умножение и деление, и прочие операции. Спектральный анализ с использованием БПФ доступен при 8 миллионах точек. Устройство предлагает различные способы отображения информации: растяжение окна, регистратор и XY-режим.
Распознавание сигналов включает стандартные форматы, такие как I2C и SPI, и UART, а также дополнительные форматы, такие как CAN FD и FlexRay. Программные опции позволяют измерять мощность и показатели качества электричества, создавать графики глазковых диаграмм для определения джиттера и увеличивать полосу пропускания. Разбор смешанных сигналов возможен при использовании 16-канальной опции логического анализатора.
Функциональный генератор с максимальной частотой до 25МГц может создавать стандартные виды сигналов или произвольные формы сигналов. Интерфейсные разъемы включают USB TMC, LAN и HDMI. Дистанционная регулировка осуществляется через команды SCPI посредством USB-TMC и LAN.
В нашем магазине вы можете купить Осциллограф АКИП-4135/1 и узнать об особенностях и преимуществах этого прибора. Свяжитесь с нами по телефону или на сайте с помощью формы обратной связи или через чат с онлайн-консультантом. Осуществляем доставку по всей стране. Наше оборудование внесено в Госреестр СИ и проходит поверку.
Характеристики
? Стоимость поверки оборудования
Поверка
|
7200 |
Тип
|
Осциллограф цифровой |
Количество каналов
|
4 |
Полоса пропускания
|
500 МГц |
Частота дискретизации
|
5 ГГц |
Объём памяти
|
500 МБ |
Интерфейсы
|
USB, LAN |
АЦП (бит)
|
8 |
Тип осциллографа | Цифровой |
Число каналов | 4 |
Полоса пропускания | 500 МГц |
Максимальная частота дискретизации | 5 ГГц (10 ГГц в режиме ESR) |
Максимальный объем памяти | 500 МБ |
АЦП (бит) | 8 |
Сопротивление входа | 50 Ом, 1 МОм |
Логические каналы | 16 (опция) |
Особенности | Высокая скорость обновления экрана до 750.000 осц./сек. Режим сегментированной памяти. Режим HISTORY. Интерполяция - Sin X/х, линейная. Автоматические (более 50-и параметров) и курсорные измерения. Математические функции, БФП (8 МБ). Режим «Поисковая машина/ Search» для поиска событий по условиям заданным пользователем. Синхронизация и декодирование сигналов, стандартно - I2C, SPI, UART/RS232, CAN, LIN, опционально - CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT, Manchester. Опция - логический анализатор 16 каналов. Опция - функциональный генератор до 25 МГц. Опция - измерение мощности и показателей качества электроэнергии (ПКЭ). Опция - построения глазковых диаграмм и анализ джиттера. | Интерфейс |
Дисплей | TFT емкостный сенсорный, диагональ 30,7 см, разрешение 1280х800 |
Масса (кг) | 5,5 |
Осциллограф АКИП-4135/1 | 1 шт. |
Шнур питания | 1 шт. |
Делитель | 4 шт. |
Кабель USB | 1 шт. |
Мышь беспроводная | 1 шт. |
Руководство по эксплуатации | 1 шт. |
