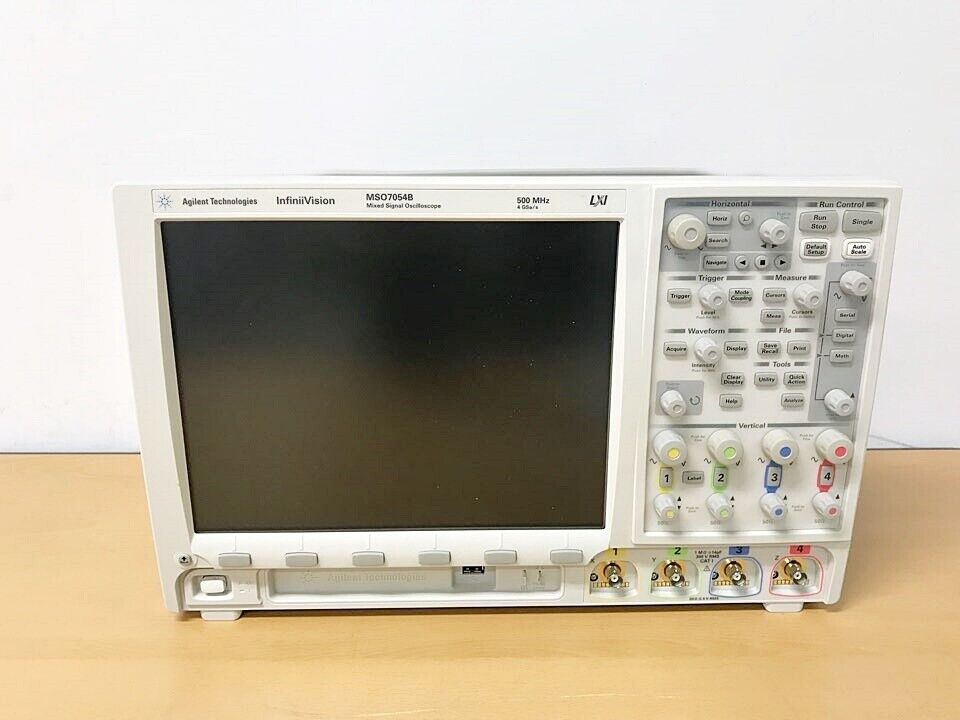

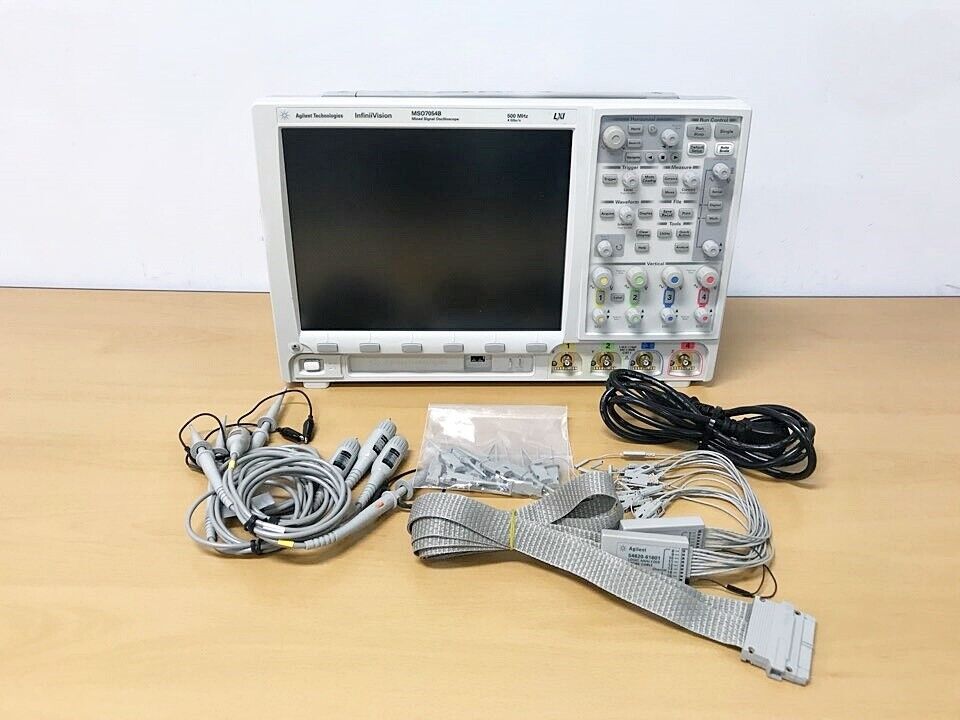

Осциллограф Agilent MSO7054B
Осциллограф Agilent MSO7054B - это отличный выбор для специалистов, работающих в области электроники или занимающихся разработкой электронных устройств. Этот осциллограф отличается высоким качеством и точностью измерений, а также обладает рядом уникальных функций, которые делают его идеальным для многих задач.
Одним из главных преимуществ этого осциллографа является его дисплей XGA, который имеет разрешение 1024x768 и скорость обновления до 100000 осциллограмм в секунду. Благодаря этому, пользователь может получить максимально точные и детальные результаты измерений. Кроме того, дисплей имеет 256 уровней яркости, что позволяет комфортно работать даже при ярком освещении. Размер экрана осциллографа модели MSO7054B составляет 12.1 дюйма, что на 40 % больше, чем у аналогичных приборов этого класса.
Размер дисплея осциллографа MSO7054B равен 12,1 дюймам, что на сорок процентов больше, чем у схожих приборов данного класса. Осциллограф данной модели имеет полосу пропускания, равную 350, 500 и 1000 МГц. Максимальная частота дискретизации достигает 4 гигавыборок в секунду, благодаря чему устройство способно получать точные и детализированные данные о сигналах с высокой степенью разрешения. В стандартном комплекте поставки осциллографа присутствуют интерфейсы USB, LAN, и GPIB для удобства подключения к компьютеру и обмена данными. Также имеется выход XGA, позволяющий выводить изображение на внешний монитор или проектор.
MSO7054B оснащен функцией запуска по сигналам, что позволяет начать запись осциллограммы только при появлении определенного сигнала. Также прибор способен декодировать данные последовательных шин различных стандартов, включая I2C, SPI, CAN, LIN и RS-232. Это делает его идеальным выбором для разработки и отладки устройств с последовательными интерфейсами.

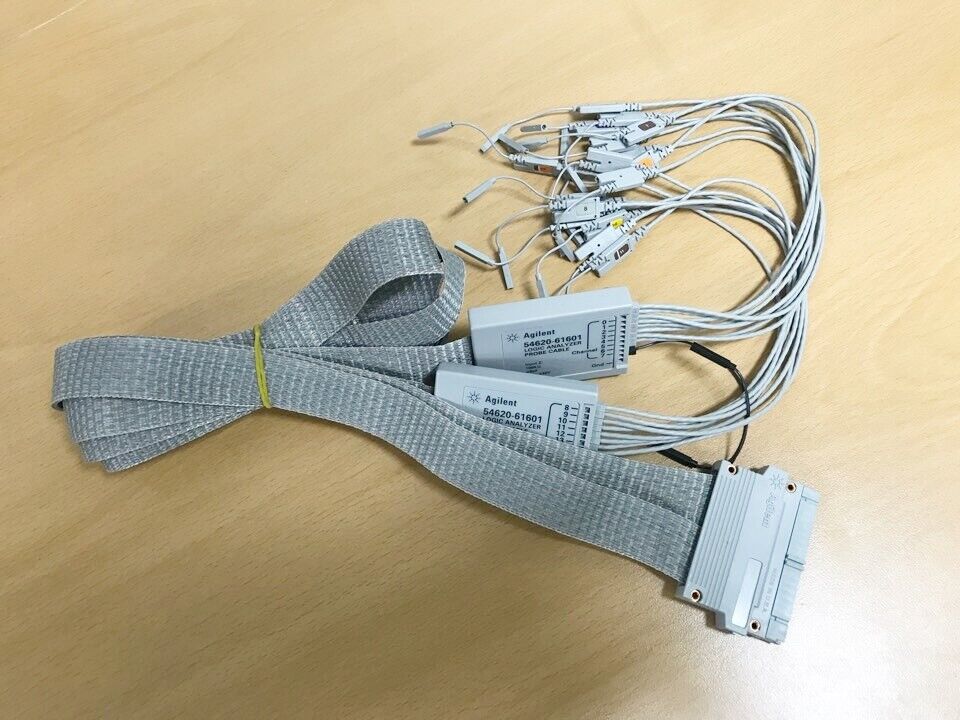

Осциллографы с функцией измерения смешанных сигналов (MSO) имеют 2-4 аналоговых и 16 цифровых входных каналов, что позволяет им проводить детальный осциллографический анализ и многоканальный логический анализ, обеспечивая возможность наблюдения за сложными взаимодействиями сигналов по 20 каналам одновременно. Они особенно эффективны при отладке взаимодействий сигналов смешанных типов, с чем не могут справиться традиционные осциллографы, поскольку последние не способны одновременно исследовать высокоскоростные цифровые управляющие сигналы и более низкие аналоговые сигналы рассматриваемой схемы.
В нашем магазине вы можете купить Осциллограф Agilent MSO7054B - выставочный образец с минимальным количеством часов наработки. Покупая у нас, вы получаете гарантию качества и скидку до 80%. Если вам нужна помощь в выборе измерительного оборудования, наши специалисты всегда готовы ее оказать. Свяжитесь с нами по номеру телефона или через форму обратной связи на сайте. Мы осуществляем доставку по всей России. Наши приборы включены в Госреестр СИ и проходят поверку.
Характеристики
Тип
|
Осциллограф |
Количество каналов
|
4 |
Полоса пропускания
|
500 МГц |
Параметры | Значения |
---|---|
Число каналов | 4 + 16 |
Осциллографические каналы | |
Полоса пропускания | 500 МГц |
Макс. частота дискретизации | 4 Гвыб/c |
Макс. входное напряжение | 400 В (напряжение пост. тока + пик. значение напряжения переменного тока) |
Разрешение | 8 бит |
Режим высокого разрешения | 12 бит при коэфф-те развертки ≥ 10 мкс/дел и частоте дискретизации 4 Гвыб/c или ≥ 20 мкс/дел и частоте дискретизации 2 Гвыб/c |
Коэффициенты отклонения | от 2 мВ/дел до 5 В/дел (входной импеданс 1 MОм или 50 Ом) |
Глубина памяти | 8 Мвыб (стандарно) |
Коэффициенты развертки | от 1 нс/дел до 50 с/дел |
Обнаружение пиков | 250 пс |
Система запуска | |
Источники | каналы 1, 2, 3, 4, сеть, внешний, каналы D15-D0 (устанавливаются пользователем) |
Режимы | По перепаду, длительности импульса, кодовому слову, ТВ сигналу, длительности кодового слова, по последовательности событий, по условиям шин CAN, LIN, USB, I2C и интерфейса SPI, по N-му перепаду пакета (усовершенствованные режимы запуска по условиям шин CAN, LIN, FlexRay, RS!232/UART доступны при покупке опций приложений) |
Дисплей | Цветной ЖК дисплей с высокой четкостью c размером по диагонали 12,1 дюйма (255 мм х 184 мм) |
Тип | 768 точек по вертикали, 1024 точки по горизонтали, 256 уровней яркости |
Измерения | |
Автоматические |
Peak-Peak (размах), Minimum (мин. значение), Maximum (макс. значение), Average (среднее значение), Amplitude (амплитуда), Base (уровень основания), Top (уровень вершины), Preshoot (выброс до фронта), Overshoot (выброс за фронтом), RMS (СКЗ), стандарное отклонение, Frequency (частота повторения), Period (период повторения), +Width (длительность полож. импульса), -Width (длительность отриц. импульса), Duty Cycle (коэффициент заполнения) - для всех каналов. Rise Time (длительность фронта), Fall Time (длительность среза), X at Max Y (значение времени, соответствующее максимуму), X at Min Y (значение времени, соответствующее минимуму), Delay (задержка), Phase (фаза) - только для аналоговых каналов. |
Частотомер |
Встроенный частотомер (5 десятичных разрядов) по любому из каналов. Может измерять частоту до значения полосы пропускания осциллографа. Разрешение частотомера можно увеличить до 8 разрядов при использовании внешнего опорного источника 10 МГц |
Курсоры | Устанавливаются вручную или автоматически для отсчета значений по горизонтали (X, ΔX, 1/ΔX), по вертикали (Y, ΔY) |
Математические функции | Одна из функций 1 – 2, 1 х 2, БПФ, дифференцирование, интегрирование, квадратный корень. |
Запоминающие устройства | |
Тип | Хост-порты USB 1.1 на передней и задней панелях |
Форматы изображений и данных осциллограмм | BMP или PNG, значения X и Y (время/напряжение) в формате CSV |

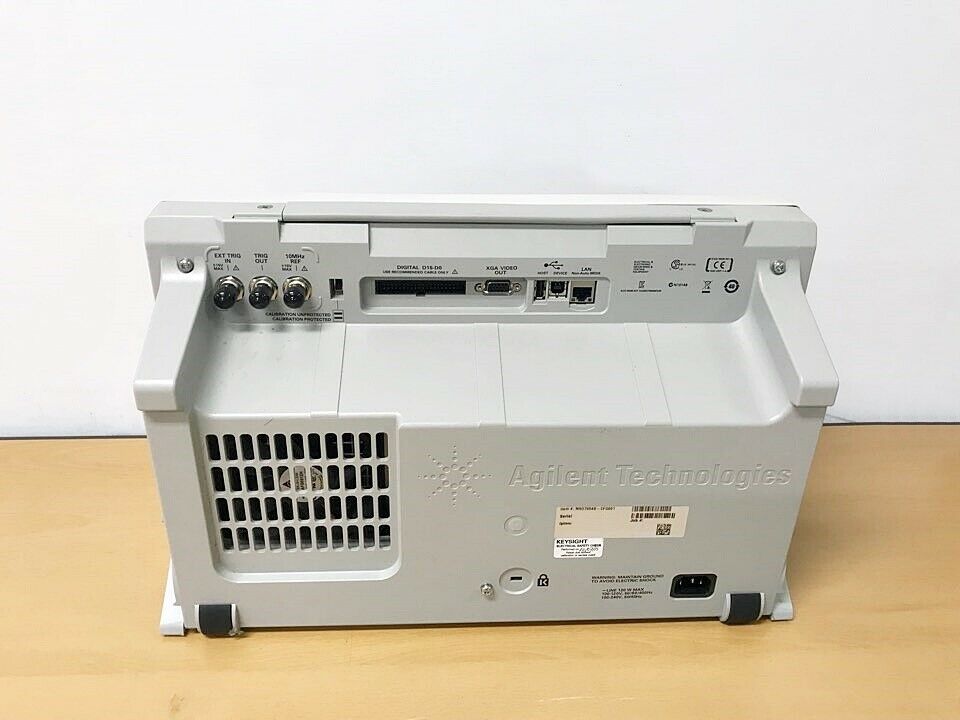

Стандартные порты | USB 2.0 для высокоскоростных устройств, два хост!порта USB 1.1, 10/100-BaseT LAN, IEEE 488.2 GPIB и XGA видеовыход |
|
|
Габаритные размеры | 45,4 см (ширина) х 29,8 см (высота) х 22,0 см (глубина) с развернутой подставкой, крышка экрана снята |
Масса без упаковки | 5,9 кг |
