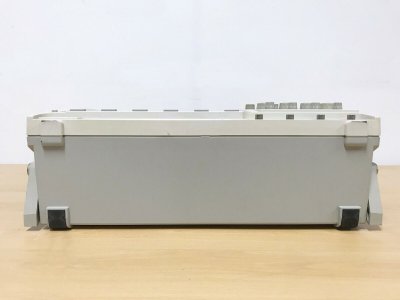

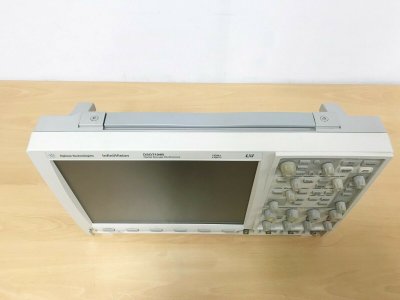

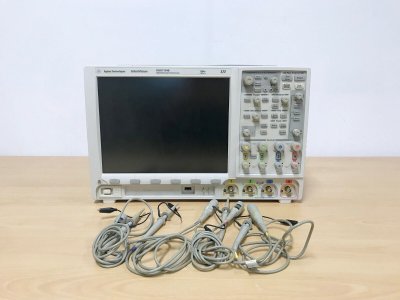

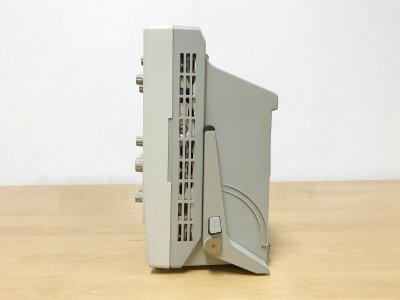

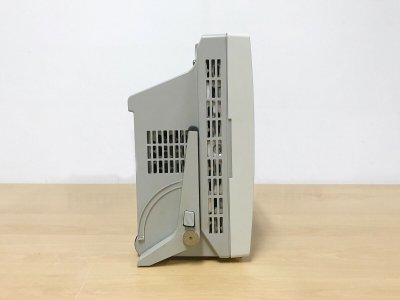

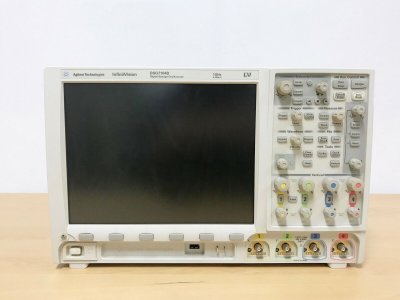

Осциллограф Agilent DSO7104B (демонстрационный)

Спец.цена

Госреестр

Артикул: d-10638

Осциллограф Agilent DSO7104B — это универсальный инструмент для анализа сигналов с различными частотами. Он обладает широкой функциональностью, включая полосы пропускания от 100 МГц до 1 ГГц и частоту дискретизации до 4 Гвыб/c. Благодаря дисплею XGA с разрешением 1024 x 768 и скорости обновления до 100000 осциллограмм в секунду, этот осциллограф обеспечивает высокую точность и эффективность измерений.

Подробнее

1 535 232 руб./шт

3 838 081 руб.

-60%

Экономия 2 302 849 руб.

В наличии

Нашли дешевле?

- +

В корзину

Купить в 1 клик

Рассчитать доставку

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

* Производитель в праве без уведомления дилера изменять характеристики, комплектацию, внешний вид и место производства товара

Описание

Осциллограф Agilent DSO7104B - это высокопроизводительный прибор, предназначенный для анализа и отладки электронных систем. Он обладает рядом особенностей, которые выделяют его среди других осциллографов аналогичного класса. Одной из ключевых особенностей осциллографа является его дисплей XGA с высоким разрешением 1024x768. Благодаря этому, осциллограммы отображаются с высокой четкостью.

Скорость обновления дисплея составляет 100 000 кадров в секунду, благодаря чему исключается возможность пропуска быстро меняющихся сигналов при анализе. 256 уровней яркости делают возможным адаптацию экрана под любые условия освещения. Диагональ экрана составляет 12,1 дюймов, что на 40% больше аналогичного показателя у других осциллографов данного класса. Осциллограф DSO7104B доступен с полосами пропускания от 100 до 1 000 МГц.

Частота дискретизации составляет до 4 гигавыборок в секунду. В зависимости от выбранной конфигурации, осциллограф может быть оборудован 2+16 или 4+16 аналоговыми каналами. Для решения специфических задач, возникающих в процессе работы, осциллографы могут быть настроены с использованием широкого спектра дополнительных функций и приложений.

Эти новые модели осциллографов предоставляют возможности исследования редко происходящих событий и критически важных компонентов сигнала, которые не были доступны ранее. Для того чтобы оценить все преимущества этих новых моделей, рекомендуется сравнить их с текущими используемыми осциллографами и провести несколько тестов в различных режимах работы.

В нашем магазине вы можете купить Осциллограф Agilent DSO7104B - выставочный образец с минимальным количеством часов наработки. Покупая у нас, вы получаете гарантию качества и скидку до 80%. Если вам нужна помощь в выборе измерительного оборудования, наши специалисты всегда готовы ее оказать. Свяжитесь с нами по номеру телефона или через форму обратной связи на сайте. Мы осуществляем доставку по всей России. Наши приборы включены в Госреестр СИ и проходят поверку.

Характеристики

Количество каналов	4
Полоса пропускания	1 ГГц
Частота дискретизации	4 Гвыб/c
Интерфейсы	USB, LAN, VGA
Тип прибора	Цифровой
Тип	Осциллограф

Характеристики

Параметры	Значения
Число каналов	4
Осциллографические каналы
Полоса пропускания	1 ГГц
Макс. частота дискретизации	4 Гвыб/c
Макс. входное напряжение	400 В (напряжение пост. тока + пик. значение напряжения переменного тока)
Разрешение	8 бит
Режим высокого разрешения	12 бит при коэфф"те развертки ≥ 10 мкс/дел и частоте дискретизации 4 Гвыб/c или ≥ 20 мкс/дел и частоте дискретизации 2 Гвыб/c
Коэффициенты отклонения	от 2 мВ/дел до 5 В/дел (входной импеданс 1 MОм, от 2 мВ/дел до 1 В/дел (входной импеданс 50 Ом)
Глубина памяти	8 Мвыб (стандарно)
Коэффициенты развертки	от 500 пс/дел до 50 с/дел
Обнаружение пиков	250 пс
Система запуска
Источники	каналы 1, 2, 3, 4, сеть, внешний, каналы D15"D0 (устанавливаются пользователем)
Режимы	По перепаду, длительности импульса, кодовому слову, ТВ сигналу, длительности кодового слова, по последовательности событий, по условиям шин CAN, LIN, USB, I2C и интерфейса SPI, по N-му перепаду пакета (усовершенствованные режимы запуска по условиям шин CAN, LIN, FlexRay, RS-232/UART доступны при покупке опций приложений)

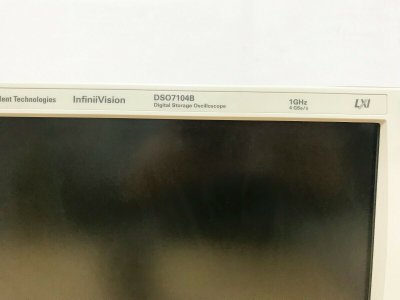

Дисплей	Цветной ЖК дисплей с высокой четкостью c размером по диагонали 12,1 дюйма (255 мм х 184 мм) 768 точек по вертикали, 1024 точки по горизонтали, 256 уровней яркости
Измерения
Автоматические	Peak-Peak (размах), Minimum (мин. значение), Maximum (макс. значение), Average (среднее значение), Amplitude (амплитуда), Base (уровень основания), Top (уровень вершины), Preshoot (выброс до фронта), Overshoot (выброс за фронтом), RMS (СКЗ), стандарное отклонение, Frequency (частота повторения), Period (период повторения), +Width (длительность полож. импульса), -Width (длительность отриц. импульса), Duty Cycle (коэффициент заполнения) - для всех каналов. Rise Time (длительность фронта), Fall Time (длительность среза), X at Max Y (значение времени, соответствующее максимуму), X at Min Y (значение времени, соответствующее минимуму), Delay (задержка), Phase (фаза) - только для аналоговых каналов.
Частотомер	Встроенный частотомер (5 десятичных разрядов) по любому из каналов. Может измерять частоту до значения полосы пропускания осциллографа. Разрешение частотомера можно увеличить до 8 разрядов при использовании внешнего опорного источника 10 МГц
Курсоры	Устанавливаются вручную или автоматически для отсчета значений по горизонтали (X, ΔX, 1/ΔX), по вертикали (Y, ΔY)
Математические функции	Одна из функций 1 – 2, 1 х 2, БПФ, дифференцирование, интегрирование, квадратный корень.
Запоминающие устройства
Тип	Хост-порты USB 1.1 на передней и задней панелях
Форматы изображений и данных осциллограмм	BMP или PNG, значения X и Y (время/напряжение) в формате CSV
Стандартные порты	USB 2.0 для высокоскоростных устройств, два хост"порта USB 1.1, 10/100"BaseT LAN и XGA видеовыход
Встроенная справочная система	Доступна на 11 языках, в том числе и русском.
Гарантийный срок	3 года
Габаритные размеры	45,4 см (ширина) х 29,8 см (высота) х 22,0 см (глубина) с развернутой подставкой, крышка экрана снята
Масса без упаковки	5,9 кг
