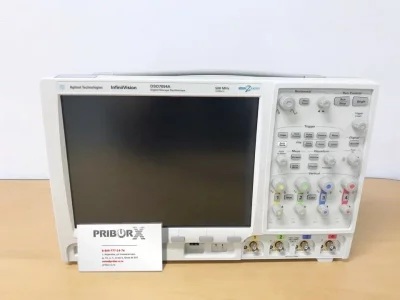

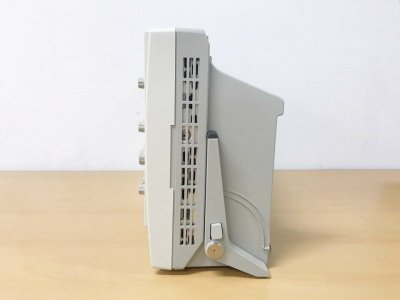

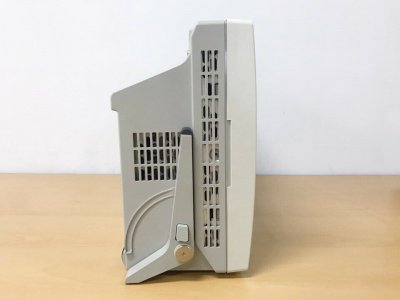

Осциллограф Agilent DSO7054A (демонстрационный)

Спец.цена

Госреестр

Артикул: d-10065

Осциллограф Agilent DSO7054A — это четырёхканальный прибор с полосой пропускания 500 МГц и максимальной частотой дискретизации 4 Гвыб/c.

Подробнее

1 228 080 руб./шт

2 669 740 руб.

-54%

Экономия 1 441 660 руб.

В наличии

Нашли дешевле?

- +

В корзину

Купить в 1 клик

Рассчитать доставку

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

* Производитель в праве без уведомления дилера изменять характеристики, комплектацию, внешний вид и место производства товара

Описание

Измерительный прибор Agilent DSO7054A представлен в трех вариантах с пропускной способностью 350, 500 и 1000 Мегагерц. Все они обладают способностью к дискретизации сигнала до 4 Гигавыборок в секунду и обеспечивают высокую точность и детализацию полученных данных.

Эти устройства доступны в двух форматах: осциллографы со смешанными сигналами с 2+16 и 4+16 каналами и осциллографы с 2 и 4 независимыми каналами. Оба формата оснащены запоминающим устройством MegaZoom III емкостью 8 Мегавыборок каждое. Как и остальные модели осциллографов от Agilent, DSO7054A можно модернизировать для работы со смешанными сигналами. В состав стандартного набора включены интерфейсы USB, LAN, GPIB и разъем XGA.

Данный осциллограф прекрасно подойдет для инженеров и конструкторов, которым требуется точный и надежный инструмент для испытания и тестирования своих электронных средств. Эффективность исследования сложных взаимосвязей сигналов с применением осциллографов типа MSO с 2 или 4 портами. Осциллографы типа MSO (смешанные сигналы) с двумя или четырьмя аналоговыми и шестнадцатью цифровыми портами комбинируют тщательный анализ сигналов осциллографа с многосистемным анализом временных схем логического тестера, позволяя исследовать сложные взаимосвязи между сигналами по 20 каналам одновременно.

Эти приборы позволяют успешно решать самые сложные задачи по отладке смешанных сигналов, что невозможно при использовании традиционных осциллографов, поскольку они не позволяют одновременно изучать высокоскоростные цифровые управляющие команды и более медленные аналоговые сигналы исследуемой системы. При необходимости пользователь может расширить возможности всех моделей осциллографов серий 6000 и 7000.

Вы без труда можете преобразовать ваш цифровой запоминающий осциллограф в осциллограф со смешанными сигналами или же выбрать опцию для увеличения емкости памяти до 8 Мб для увеличения объема сохраняемой информации после покупки осциллографа. Такое улучшение является удобным и экономически выгодным.

В нашем магазине вы можете купить Осциллограф Agilent DSO7054A - выставочный образец с минимальным количеством часов наработки. Покупая у нас, вы получаете гарантию качества и скидку до 80%. Если вам нужна помощь в выборе измерительного оборудования, наши специалисты всегда готовы ее оказать. Свяжитесь с нами по номеру телефона или через форму обратной связи на сайте. Мы осуществляем доставку по всей России. Наши приборы включены в Госреестр СИ и проходят поверку.

Характеристики

Количество каналов	4
Полоса пропускания	500 МГц
Частота дискретизации	4 Гвыб/с
Интерфейсы	USB, LAN, GPIB, VGA
Тип прибора	Цифровой
Тип	Осциллограф

Характеристики

Параметр	Значение
Число каналов	4
Осциллографические каналы
Полоса пропускания	500 МГц
Макс. частота дискретизации	4 Гвыб/c
Макс. входное напряжение	400 В (напряжение пост. тока + пик. значение напряжения переменного тока)
Разрешение	8 бит
Режим высокого разрешения	12 бит при коэфф-те развертки ≥ 10 мкс/дел и частоте дискретизации 4 Гвыб/c или ≥ 20 мкс/дел и частоте дискретизации 2 Гвыб/c
Коэффициенты отклонения	от 2 мВ/дел до 5 В/дел (входной импеданс 1 MОм или 50 Ом)
Глубина памяти	8 Мвыб (стандарно)
Коэффициенты развертки	от 1 нс/дел до 50 с/дел
Обнаружение пиков	250 пс
Система запуска
Источники	каналы 1, 2, 3, 4, сеть, внешний, каналы D15-D0 (устанавливаются пользователем)
Режимы	По перепаду, длительности импульса, кодовому слову, ТВ сигналу, длительности кодового слова, по последовательности событий, по условиям шин CAN, LIN, USB, I2C и интерфейса SPI, по N-му перепаду пакета (усовершенствованные режимы запуска по условиям шин CAN, LIN, FlexRay, RS!232/UART доступны при покупке опций приложений)
Дисплей
Дисплей	Цветной ЖК дисплей с высокой четкостью c размером по диагонали 12,1 дюйма (255 мм х 184 мм)
Тип	768 точек по вертикали, 1024 точки по горизонтали, 256 уровней яркости
Измерения
Автоматические	Peak-Peak (размах), Minimum (мин. значение), Maximum (макс. значение), Average (среднее значение), Amplitude (амплитуда), Base (уровень основания), Top (уровень вершины), Preshoot (выброс до фронта), Overshoot (выброс за фронтом), RMS (СКЗ), стандарное отклонение, Frequency (частота повторения), Period (период повторения), +Width (длительность полож. импульса), -Width (длительность отриц. импульса), Duty Cycle (коэффициент заполнения) - для всех каналов. Rise Time (длительность фронта), Fall Time (длительность среза), X at Max Y (значение времени, соответствующее максимуму), X at Min Y (значение времени, соответствующее минимуму), Delay (задержка), Phase (фаза) - только для аналоговых каналов.
Частотомер	Встроенный частотомер (5 десятичных разрядов) по любому из каналов. Может измерять частоту до значения полосы пропускания осциллографа. Разрешение частотомера можно увеличить до 8 разрядов при использовании внешнего опорного источника 10 МГц
Курсоры	Устанавливаются вручную или автоматически для отсчета значений по горизонтали (X, ΔX, 1/ΔX), по вертикали (Y, ΔY)
Математические функции	Одна из функций 1 – 2, 1 х 2, БПФ, дифференцирование, интегрирование, квадратный корень.
Запоминающие устройства
Тип	Хост-порты USB 1.1 на передней и задней панелях
Форматы изображений и данных осциллограмм	BMP или PNG, значения X и Y (время/напряжение) в формате CSV
Дополнительные данные

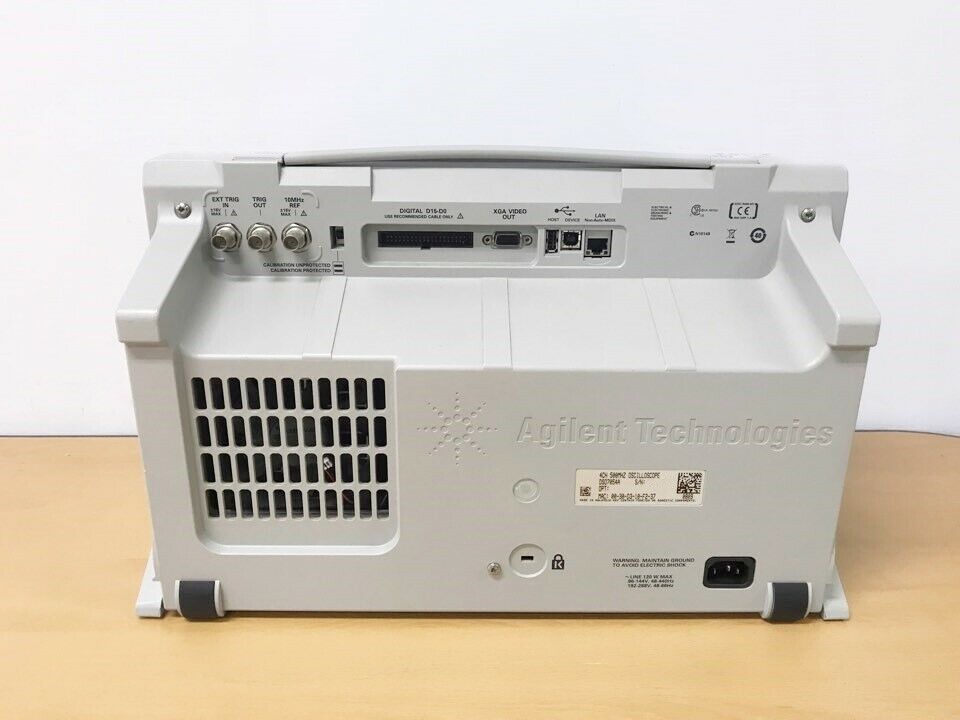

Стандартные порты	USB 2.0 для высокоскоростных устройств, два хост!порта USB 1.1, 10/100-BaseT LAN, IEEE 488.2 GPIB и XGA видеовыход
Встроенная справочная система	Доступна на 11 языках, в том числе и русском.
Габаритные размеры	45,4 см (ширина) х 29,8 см (высота) х 22,0 см (глубина) с развернутой подставкой, крышка экрана снята
Масса без упаковки	5,9 кг

Комплектация

Пробники для осциллографов семейства InfiniVision по дополнительному заказу:

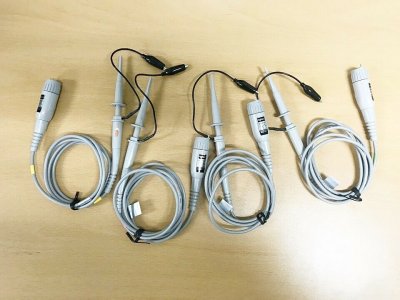

Пассивные пробники
10070C Пассивный пробник, 1:1, 20 МГц, с опознанием подключения
10073C Пассивный пробник, 10:1, 500 МГц, с опознанием подключения
1165А Пассивный пробник, 10:1, 600 МГц, с опознанием подключения
Высоковольтные пробники
10076A 100:1, 4 кВ, до 250 МГц, с опознанием подключения
N2771A 1000:1, 15 кВ, до 50 MГц
Активные несимметричные пробники
1156A Активный пробник до 1,5 ГГц с интерфейсом AutoProbe
1144A Активный пробник до 800 МГц
1145A Двухканальный активный пробник до 750 МГц
1142A Источник питания для пробников 1144A и 1145A
Активные дифференциальные пробники
1130A Усилитель дифференциального пробника InfiniiMax до 1,5 ГГц с интерфейсом AutoProbe (для каждого усилителя следует заказать одну или более головок пробников InfiniiMax, либо один или более комплектов подключения).
N2772A Дифференциальный пробник до 20 МГц
N2773A Источник питания для дифференциального пробника N2772A
1141A Дифференциальный пробник до 200 МГц
1142A Модуль управления и питания для пробника 1141A

Токовые пробники
1146A Токовый пробник постоянного и переменного тока до 100 кГц
1147A Токовый пробник постоянного и переменного тока до 50 МГц с интерфейсом AutoProbe
N2780A Токовый пробник переменного и постоянного тока, 2 MГц, 500 А (требуется источник питания N2779A)
N2781A Токовый пробник переменного и постоянного тока, 10 MГц, 150 А (требуется источник питания N2779A)
N2782A Токовый пробник переменного и постоянного тока, 50 MГц, 30 А (требуется источник питания N2779A)
N2783A Токовый пробник переменного и постоянного тока, 100 MГц, 30 А (требуется источник питания N2779A)

Логические пробники
01650-61607 40-канальный логический кабель
54620-68701 16-канальный узел входных логических пробников (2 по 8 каналов)
