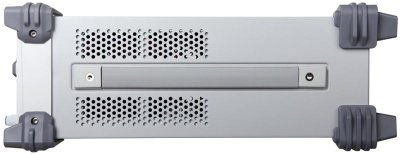

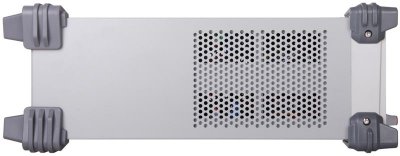

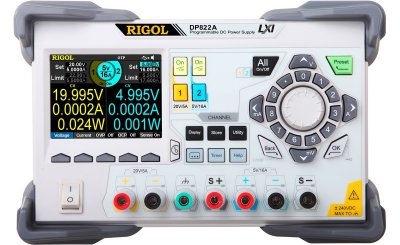

Источник питания DP822A

Госреестр

Артикул: x-13537

2 независимых регулируемых канала 20 В/5 А, 5 В/16 А, максимальная мощность - 180 Вт

Подробнее

118 118 руб./шт

После авторизации

100 400 руб./шт

Поверка - 4200 ₽/шт

В наличии

Нашли дешевле?

- +

В корзину

Купить в 1 клик

Рассчитать доставку

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

* Производитель в праве без уведомления дилера изменять характеристики, комплектацию, внешний вид и место производства товара

Описание

Rigol DP822A - это программируемый источник питания, разработанный для решения широкого круга задач. Данный прибор предлагает превосходное сочетание производительности, гибкости и простоты управления, включая полностью изолированные и полностью программируемые каналы и возможность одновременного отображения измерений по всем каналам.

Устройство легко транспортируется и подключается, не требует сложной предварительной настройки, позволяя инженеру сосредоточиться на решении задач. Программируемый источник питания Rigol DP822A выполнен в моноблочном корпусе настольного исполнения (вес 10,5 кг) и имеет 3,5-дюймовый цветной экран.

В отличие от похожей модели Rigol DP822, данная модель источника питания имеет лучшее разрешение (выше в 10 раз).

Применение:

Функциональное тестирование
Лабораторные исследования
Сервисное обслуживание
Обучение

Назначение:

Продукт предназначен для разработки и питания электронных компонентов и устройств в сервисных, лабораторных и учебных целях.

Особенности:

2 независимых регулируемых канала 20 В/5 А, 5 В/16 А, максимальная мощность - 180 Вт
Малые пульсации и шум: <350 мкВскз/2 мВп-п
Высокая скорость регулирования параметров и нагрузки
Время переходных процессов: <50 мкс
Каждый канал гальванически изолирован
Защита от перенапряжения OVP, от перегрузки по току OCP, от перегрева OCP
Отображение информации по каждому каналу (напряжение, ток, мощность) в цифровом и графическом виде с отображением формы тока/напряжения
Независимый контроль каждого канала
Цветной 3,5"-дисплей
Поддержка продвинутых функций: цифровой триггер, оперативный анализатор, регистратор записей данных параметров выходных каналов, мониторинг состояния выхода
Интерфейсы: USB Device, USB Host, LAN, RS-232, Digital I/O, GPIB (опция).

Характеристики

? Стоимость поверки оборудования Поверка	4200
Кол-во каналов	2
Макс. напряжение (В)	20 В
Макс. ток (А)	16 А
Макс. мощность (Вт)	180 Вт
Программируемый	Да
Тип дисплея	LCD
Тип прибора	Линейный
Электронное отключение нагрузки	Да
Тип	Источник питания

Характеристики

Количество выходных каналов	2
Выход	Напряжение / Ток	Защита от перенапр. / сверхтока
Канал 1	от 0 до 20 В / от 0 до 5 А	от 1 мВ до 22 В / 1 мА до 5,5 A
Канал 2	от 0 до 5 В / от 0 до 16 А	от 1 мВ до 5,5 В / 1 мА до 16,8 A
Нестабильность, вызванная изменением нагрузки от 10 до 90 %
	±(% от выходного значения + смещение)
Напряжение	<0,01 % + 2 мВ
Ток	<0,01 % + 250 мкА
Нестабильность, вызванная изменением сетевого напряжения в пределах ±10%
	±(% от выходного значения + смещение)
Напряжение	<0,01 % + 2 мВ
Ток	<0,01 % + 250 мкА
Пульсации + шум (в диапазоне от 20 Гц до 20 МГц)
Напряжение (Normal mode)	< 350 мкВскз/2 мВп-п
Ток (Normal mode)	< 2 мАскз
Годовая погрешность (25° ± 5°C)		± (% от вых. значения + смещение)
		Напряжение	Ток
Программирование	Канал 1	0,1% + 25 мВ	0,2% + 10 мА
	Канал 2	0,05% + 10 мВ	0,2% + 10 мА
Считывание	Канал 1	0,1% + 25 мВ	0,15% + 10 мА
	Канал 2	0,05% + 5 мВ	0,15% + 10 мА
Разрешение		Напряжение	Ток
Программирование	Канал 1	1 мВ	1 мА
	Канал 2	1 мВ	1 мА
Считывание	Канал 1	1 мВ	0,1 мА
	Канал 2	1 мВ	1 мА
Отображение	Канал 1	1 мВ	0,1 мА
	Канал 2	1 мВ	1 мА
Время переходного процесса
Менее 50 мкс для восстановления выходного напряжения с точностью до 15 мВ после изменения выходного тока с полной нагрузки на половинную или наоборот.
Время обработки команд	<118 мс
Защита от перенапряжения (OVP)/сверхтока (OCP)
Точность, ± (% от выходного значения + смещение)	0,5% + 0,5 В/0,5% + 0,5 A
Скорость управления напряжением (1% в пределах общего диапазона изменения)		Полная нагрузка	Без нагрузки
Нарастание	Канал 1	<30 мс	<30 мс
	Канал 2	<15 мс	<15 мс
Спад	Канал 1	<30 мс	<1000 мс
	Канал 2	<15 мс	<250 мс
Температурный коэффициент (на °C)	(% от выходного значения + смещение)
	Напряжение		Ток
Канал 1	0,01% + 3 мВ		0,02% + 3 мА
Канал 2	0,01% + 3 мВ		0,02% + 3 мА
Стабильность в течении 8 часов	± (% от выходного значения + смещение)
	Напряжение		Ток
Канал 1	0,02% + 1 мВ		0,1% + 1 мА
Канал 2	0,02% + 1 мВ		0,1% + 1 мА
Общие характеристики
Тип дисплея	Цветной 3,5’ TFT экран
Питание	220 В /50 Гц
Интерфейсы связи	USB Device, USB Host, LAN, RS-232, Digital I/O, Опция: GPIB
Потребляемая мощность	не более 500 ВА
Рабочий диапазон температур	от 0 °C до 40 °C
Габариты	239 х 157 х 418 мм
Вес	10,5 кг
