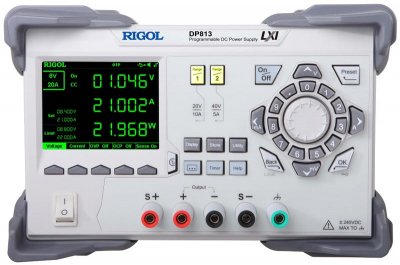

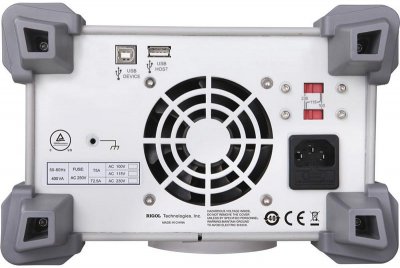

Источник питания Rigol DP813

Госреестр

Артикул: x-13538

1 независимый регулируемый канал 8 В/ 20А, 20 В /10 А, максимальная мощность - 200 Вт

Подробнее

98 127 руб./шт

После авторизации

83 408 руб./шт

Поверка - 4200 ₽/шт

В наличии

Нашли дешевле?

- +

В корзину

Купить в 1 клик

Рассчитать доставку

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

* Производитель в праве без уведомления дилера изменять характеристики, комплектацию, внешний вид и место производства товара

Описание

DP813 - это программируемый источник питания, разработанный для решения широкого круга задач. Данный прибор предлагает превосходное сочетание производительности, гибкости и простоты управления, включая полностью изолированные и полностью программируемые каналы и возможность одновременного отображения измерений по всем каналам.

Устройство легко транспортируется и подключается, не требует сложной предварительной настройки, позволяя инженеру сосредоточиться на решении задач.

Программируемый источник питания Rigol DP813 выполнен в моноблочном корпусе настольного исполнения (вес 10,5 кг) и имеет 3,5-дюймовый цветной экран.

Особенности:

1 независимый регулируемый канал 8 В/ 20А, 20 В /10 А, максимальная мощность - 200 Вт;
Малые пульсации и шум: <350 мкВскз/3 мВп-п;
Высокая скорость регулирования параметров и нагрузки;
Время переходных процессов: <50 мкс;
Каждый канал гальванически изолирован;
Защита от перенапряжения OVP, от перегрузки по току OCP, от перегрева OCP;
Отображение информации по каждому каналу (напряжение, ток, мощность) в цифровом и графическом виде с отображением формы тока/напряжения;
Независимый контроль каждого канала;
Цветной 3,5"-дисплей;
Поддержка продвинутых функций: цифровой триггер, оперативный анализатор, регистратор записей данных параметров выходных каналов, мониторинг состояния выхода;
Интерфейсы: USB Device, USB Host, LAN (опция), RS-232 (опция), Digital I/O (опция), GPIB (опция).

Применение:

Функциональное тестирование;
Лабораторные исследования;
Сервисное обслуживание;
Обучение.

Характеристики

? Стоимость поверки оборудования Поверка	4200
Кол-во каналов	1
Макс. напряжение (В)	20
Макс. ток (А)	20
Макс. мощность (Вт)	200
Программируемый	Да
Тип дисплея	LCD
Тип прибора	Линейный
Электронное отключение нагрузки	Да
Тип	Источник питания

Характеристики

Количество выходных каналов	1
Количество диапазонов	2
Выход	Напряжение / Ток	Защита от перенапр. / сверхтока
Диапазон 1	от 0 до 8 В / от 0 до 20 А	от 1 мВ до 8.8 В / 1 мА до 22 A
Диапазон 2	от 0 до 20 В / от 0 до 10 А	от 1 мВ до 22 В / 1 мА до 11 A
Нестабильность, вызванная изменением нагрузки от 10 до 90 %
	±(% от выходного значения + смещение)
Напряжение	<0,01 % + 2 мВ
Ток	<0,01 % + 250 мкА
Нестабильность, вызванная изменением сетевого напряжения в пределах ±10%
	±(% от выходного значения + смещение)
Напряжение	<0,01 % + 2 мВ
Ток	<0,01 % + 250 мкА
Пульсации + шум (в диапазоне от 20 Гц до 20 МГц)
Напряжение (Normal mode)	< 350 мкВскз/3 мВп-п
Ток (Normal mode)	< 2 мАскз
Годовая погрешность (25° ± 5°C)		± (% от вых. значения + смещение)
		Напряжение	Ток
Программирование	Канал 1	0,05% + 10 мВ	0,1% + 10 мА
Считывание	Канал 1	0,05% + 10 мВ	0,1% + 10 мА
Разрешение		Напряжение	Ток
Программирование	Канал 1	10 мВ	10 мА
Считывание	Канал 1	10 мВ	10 мА
Отображение	Канал 1	10 мВ	10 мА
Время переходного процесса
Менее 50 мкс для восстановления выходного напряжения с точностью до 15 мВ после изменения выходного тока с полной нагрузки на половинную или наоборот.
Время обработки команд	<118 мс
Защита от перенапряжения (OVP)/сверхтока (OCP)
Точность, ± (% от выходного значения + смещение)	0,5% + 0,5 В/0,5% + 0,5 A
Скорость управления напряжением (1% в пределах общего диапазона изменения)		Полная нагрузка	Без нагрузки
Нарастание	Канал 1	<30 мс	<30 мс
Спад	Канал 1	<20 мс	<1500 мс
Температурный коэффициент (на °C)	(% от выходного значения + смещение)
	Напряжение		Ток
Канал 1	0,01% + 3 мВ		0,02% + 3 мА
Стабильность в течении 8 часов	± (% от выходного значения + смещение)
	Напряжение		Ток
Канал 1	0,02% + 1 мВ		0,1% + 2 мА
Общие характеристики
Тип дисплея	Цветной 3,5’ TFT экран
Питание	220 В /50 Гц
Интерфейсы связи	USB Device, USB Host Опция: GPIB, LAN, RS-232, Digital I/O
Потребляемая мощность	не более 503 ВА
Рабочий диапазон температур	от 0 °C до 40 °C
Габариты	239 х 157 х 418 мм
Вес	10,5 кг
